Product Description
جزئیات محصول
تولیدکننده: آلن-برادلی

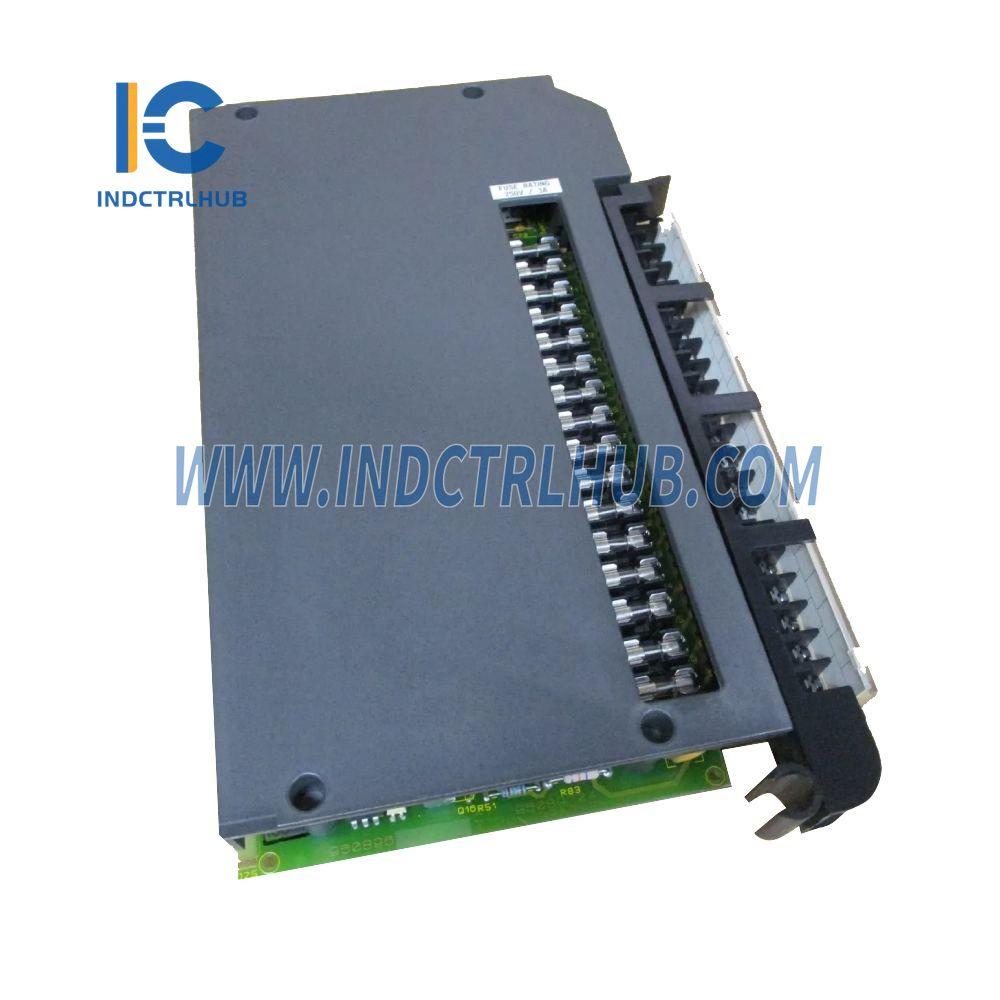

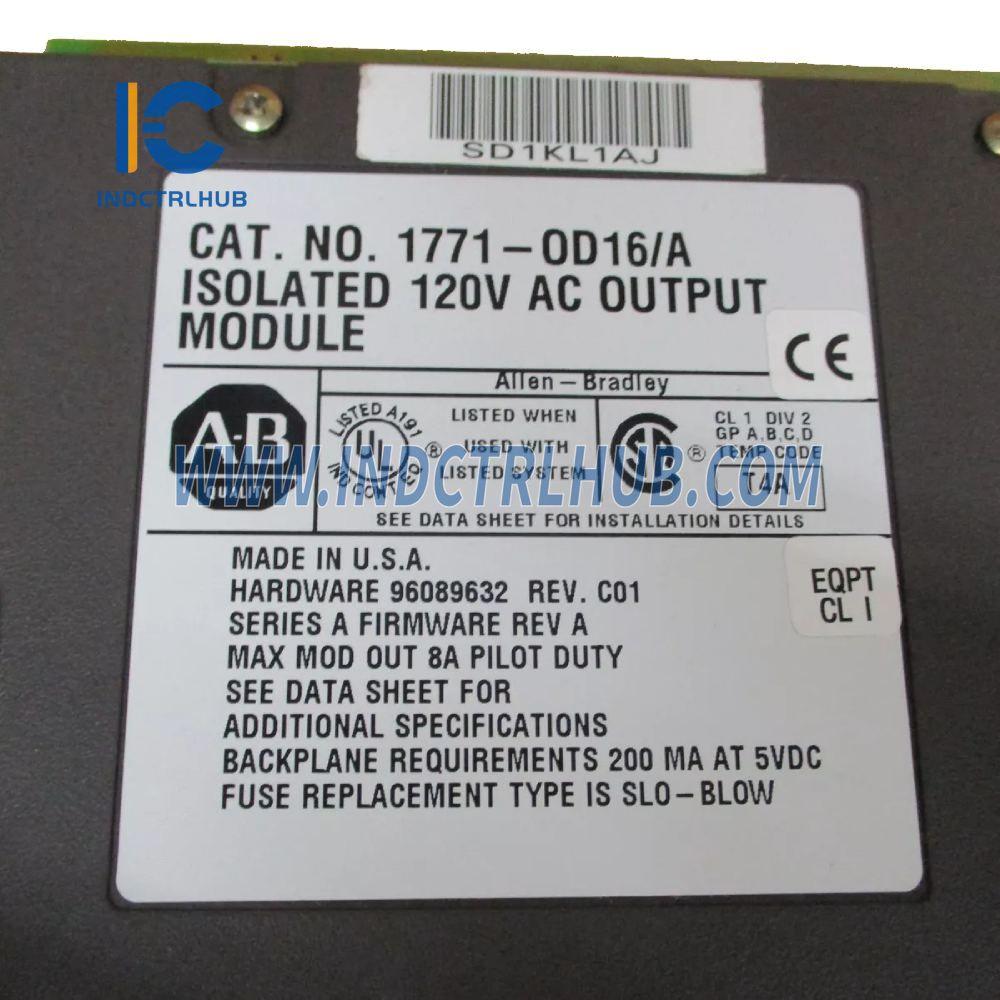

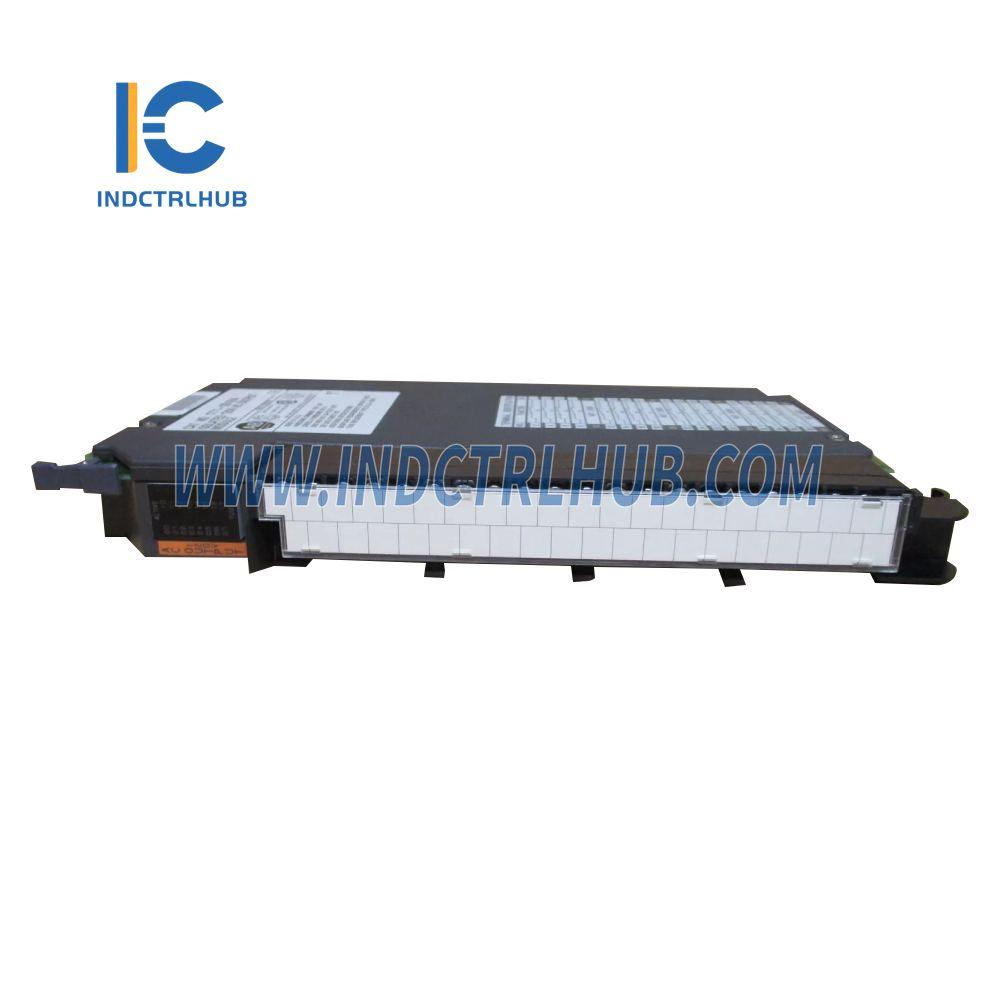

مدل/شماره قطعه: PLC5 1771-OD16
توضیحات: ماژول خروجی AC ایزوله
مشخصات
| صفت | جزئیات |
|---|---|
| خروجی در هر ماژول | 16 (8 خروجی در هر گروه، 2 گروه) |
| مکان ماژول | شاسی ورودی/خروجی 1771-A1B تا -A4B یا بعد از آن |
| رتبه بندی ولتاژ | 74 تا 138 ولت AC، 47-63 هرتز |
| رتبه بندی فعلی (به ازای هر کانال) | 5mA تا 2A پیوسته (حداکثر)؛ 20A افزایش برای 100ms؛ تکرارپذیر هر 2 ثانیه |
| رتبه بندی قدرت | 3 وات در خروجی (حداکثر) @ 2A |
| افت ولتاژ در حالت روشن (هر خروجی) | 5.7 ولت RMS (حداکثر) @ جریان بار <70 میلی‌آمپر; 1.5 ولت RMS (حداکثر) @ جریان بار> 70 میلی‌آمپر |
| جریان بار حالت روشن | حداقل 5 میلی آمپر |
| جریان نشتی در حالت خاموش | حداکثر 3.0mA @ 138V AC; 1.5mA (معمولی) @ 120V AC |
| فعال‌سازی با ولتاژ صفر | حداکثر 25 ولت AC؛ معمولی 15 ولت AC |
| زمان تاخیر سیگنال | خاموش به روشن: 8.8 میلی‌ثانیه @ 60 هرتز (حداکثر)، 10.6 میلی‌ثانیه @ 50 هرتز (حداکثر) از روشن به خاموش: 8.8 میلی‌ثانیه @ 60 هرتز (حداکثر)، 10.6 میلی‌ثانیه @ 50 هرتز (حداکثر، سوئیچینگ عبور از صفر) |
| اتلاف نیرو | ۱۳.۰ وات (حداکثر)؛ ۱.۰ وات (حداقل) |
| اتلاف حرارتی | ۴۴.۴ BTU/hr (حداکثر)؛ ۳.۴ BTU/hr (حداقل) |
| جریان Backplane | حداکثر 200 میلی آمپر |
| ولتاژ جداسازی | با استاندارد UL 508 و استاندارد CSA C22.2 شماره 142 مطابقت دارد یا از آن فراتر می‌رود. |
| حداکثر طول کابل | 1000 فوت (304.8 متر) |
| دمای عملیاتی | ۰°C تا ۶۰°C (۳۲°F تا ۱۴۰°F) |
| دمای ذخیره سازی | -۴۰°C تا ۸۵°C (-۴۰°F تا ۱۸۵°F) |
| رطوبت نسبی | 5% تا 95% (بدون میعان) |
| اندازه سیم | حداکثر 14 گيج (2 میلیمتر) رشته‌ای |
| عایق | حداکثر 3/64 اینچ (1.2 میلیمتر) |
| دسته بندی | 1 |
| فیوزها | فیوزهای 3A 2AG Slo-Blo (1 عدد برای هر خروجی)، شماره قطعه Littelfuse 229003 کیت فیوز اختیاری |
| بازوی سیم کشی میدانی | شماره کاتالوگ 1771-WN |
| گشتاور پیچ سیم کشی | 7-9 اینچ پوند |
| گواهینامه ها | دارای گواهینامه CSA گواهی شده CSA کلاس I، تقسیم 2 (گروه‌های A، B، C، D) UL فهرست شده است دارای علامت CE (مطابق با دستورالعمل‌های مربوطه) |
| دستورالعمل های نصب | به راهنمای 1771-5.21 مراجعه کنید |
