جزئیات محصول

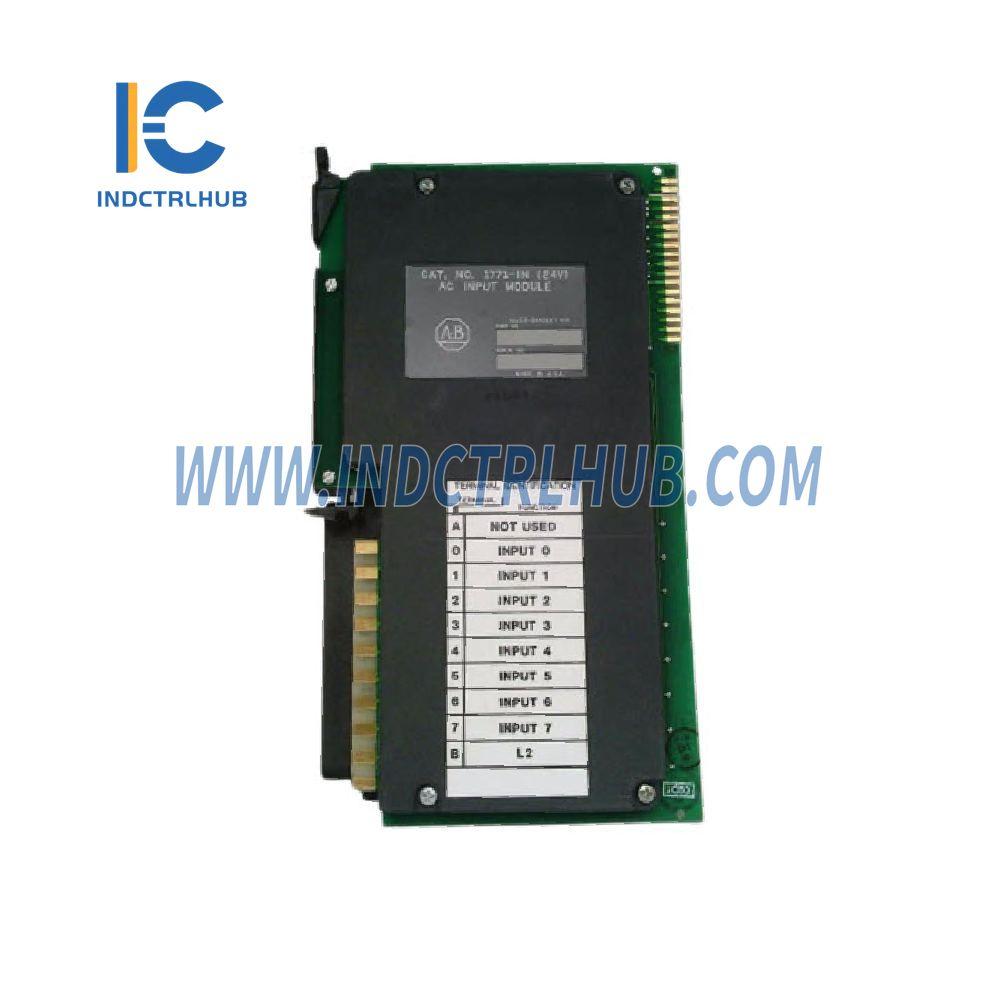

تولیدکننده: آلن-برادلی
مدل/شماره قطعه: PLC5 1771-IN
توضیحات: ماژول ورودی AC
مشخصات
| صفت | جزئیات |
|---|---|
| ورودی در هر ماژول | شاسی ورودی/خروجی 1771 |
| ولتاژ ورودی اسمی | AC: 24V @ 47-63Hz |
| جریان ورودی اسمی | AC: ۱۵.۵mA @ ۲۴V (۵۰Hz) / ۱۸.۰mA @ ۲۴V (۶۰Hz) |
| جریان حالت روشن (حداقل) | 7.4 میلی آمپر |
| دامنه ولتاژ حالت روشن | AC: 12 ولت تا 28 ولت |
| ولتاژ حالت خاموش (حداکثر) | 10.5 ولت AC |
| جریان حالت خاموش (حداکثر) | 2.8 میلی آمپر AC |
| امپدانس ورودی | به دیاگرام ساده شده مراجعه کنید |
| تاخیر سیگنال ورودی | خاموش به روشن: ۱۸میلی‌ثانیه ± ۱۰میلی‌ثانیه از روشن به خاموش: ۱۸ میلی‌ثانیه ± ۱۰ میلی‌ثانیه |
| اتلاف نیرو | ۳.۱ وات (حداکثر)، ۰.۴ وات (حداقل) |
| اتلاف حرارتی | ۱۰.۶ BTU/hr (حداکثر)، ۱.۴ BTU/hr (حداقل) |
| جریان Backplane | 80 میلی آمپر |
| ولتاژ جداسازی | با استاندارد UL 508 و استاندارد CSA C22.2 شماره 142 مطابقت دارد یا از آن فراتر می‌رود. |
| دمای عملیاتی | ۰°C تا ۶۰°C (۳۲°F تا ۱۴۰°F) |
| دمای ذخیره سازی | -۴۰°C تا ۸۵°C (-۴۰°F تا ۱۸۵°F) |
| رطوبت نسبی | 5% تا 95% (غیر متراکم) |
| اندازه سیم | حداکثر 14 گيج (2mm²) رشته‌ای |
| عایق | حداکثر 3/64 اینچ (1.2 میلیمتر) |
| دسته بندی | 2 |
| کلید زدن | بین 4 و 6 |
| بازوی سیم کشی میدانی | شماره کاتالوگ 1771-WA |
| گشتاور پیچ سیم کشی | 7-9 اینچ پوند |
| گواهینامه ها | دارای گواهینامه CSA گواهی شده CSA کلاس I، تقسیم 2 (گروه‌های A، B، C، D) UL فهرست شده است دارای علامت CE (مطابق با دستورالعمل‌های مربوطه) |
| دستورالعمل های نصب | به راهنمای 1771-2.41 مراجعه کنید. |
