بررسی اجمالی محصول

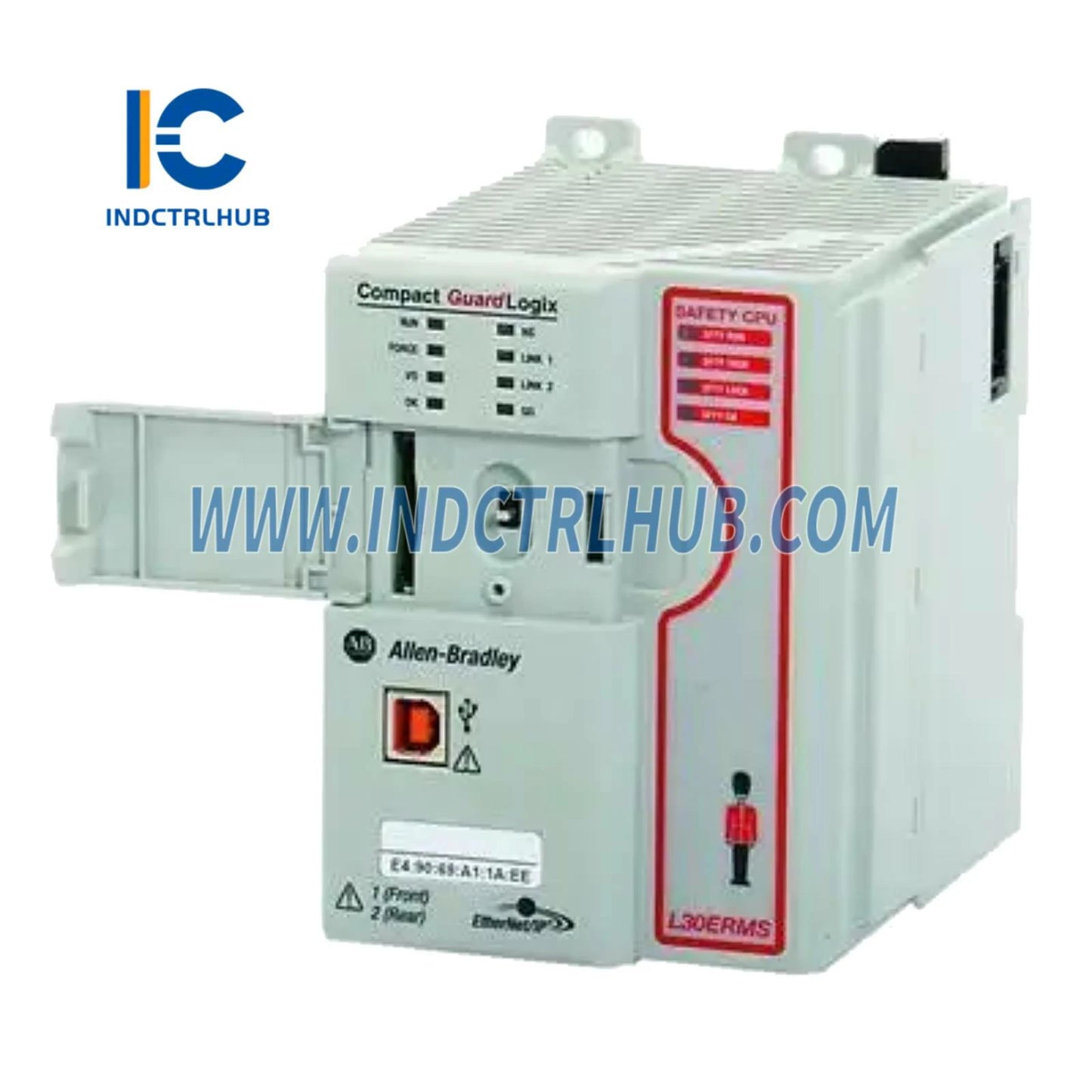

- تولیدکننده: آلن-برادلی
- مدل/شماره قطعه: 1769-L37ERMS
- سری: Compact GuardLogix™
- نوع: CPU Compact GuardLogix با 4MB حافظه استاندارد + 1.5MB حافظه ایمنی
-
توضیحات:
- عملکرد ایمنی یکپارچه
- اترنت دوگانه با قابلیت حلقه در سطح دستگاه (DLR)
- پشتیبانی از حداکثر 30 ماژول گسترش ورودی/خروجی محلی
- 64 نود Ethernet/IP
- حرکت 16 محور CIP با تابع کینماتیک
- کشتی‌ها با کارت SD 1GB (از کارت SD تا 2GB پشتیبانی می‌کند)
ویژگی های کلیدی
-
حافظه استاندارد و ایمنی یکپارچه:
- 4 مگابایت حافظه استاندارد
- 1.5 مگابایت حافظه ایمنی
- از ایمنی یکپارچه برای برنامه‌های ایمنی عملکردی پشتیبانی می‌کند
- پورت‌های دوگانه اترنت/IP با DLR برای افزونگی شبکه
- از 16 محور حرکت CIP با کینماتیک پشتیبانی می‌کند
- از حداکثر ۶۴ گره Ethernet/IP برای کنترل توزیع شده پشتیبانی می‌کند.
- طراحی فشرده و مدولار با قابلیت گسترش ۳۰ ورودی/خروجی
مشخصات فنی
حافظه و ورودی/خروجی
- حافظه استاندارد: 4MB
- حافظه ایمنی: ۱.۵MB
- حداکثر بانک‌های ماژول ورودی/خروجی: 3
- حداکثر گسترش ورودی/خروجی محلی: 30 ماژول
ارتباط و اتصال
-
پورت‌های ارتباطی:
- دو اترنت/IP با DLR
- USB برای برنامه‌نویسی و به‌روزرسانی‌های فریم‌ور
- نودهای پشتیبانی شده EtherNet/IP: 64
- ویژگی‌های ایمنی جاسازی‌شده: از توابع ایمنی GuardLogix پشتیبانی می‌کند
قدرت و رتبه بندی الکتریکی
-
جریان مصرفی بُرد پشتی:
- 850 میلی آمپر @ 5 ولت DC
- 700 میلی آمپر @ 24 ولت DC
- تلفات توان (حداکثر): 6.5W
رتبه بندی های زیست محیطی
-
ولتاژ ایزولاسیون: 50 ولت نوع عایق پایه
- در ولتاژ ۵۰۰ ولت AC به مدت ۶۰ ثانیه آزمایش شده است (سیستم به پورت‌های ارتباطی)
- دمای عملیاتی: 0°C تا +60°C (32°F تا 140°F)
- دمای ذخیره‌سازی: -40°C تا +85°C (-40°F تا 185°F)
- رطوبت نسبی: ۵٪ تا ۹۵٪ (غیر متراکم)
مشخصات فیزیکی و نصب
- وزن: 0.54 کیلوگرم (1.18 پوند)
- عرض ماژول: 89.00 میلی‌متر (3.50 اینچ)
-
گزینه‌های نصب:
- ریل DIN
- نصب پنل
- گشتاور پیچ نصب پنل: 1.1 – 1.8 N•m (10 – 16 lb•in) با استفاده از پیچ‌های M4 یا #8
سازگاری منبع تغذیه
-
منبع تغذیه سازگار:
- 1769-PA2
- 1769-PB2
- 1769-PA4
- 1769-PB4
برنامه های کاربردی
- سیستم‌های اتوماسیون صنعتی با اهمیت ایمنی
- کنترل ماشین با عملکردهای ایمنی یکپارچه
- محیط‌های کنترل شبکه‌ای و توزیع‌شده
- کنترل حرکت با کینماتیک یکپارچه برای رباتیک و CNC
- تولید، بسته‌بندی و اتوماسیون فرآیند
