Product Description
جزئیات محصول

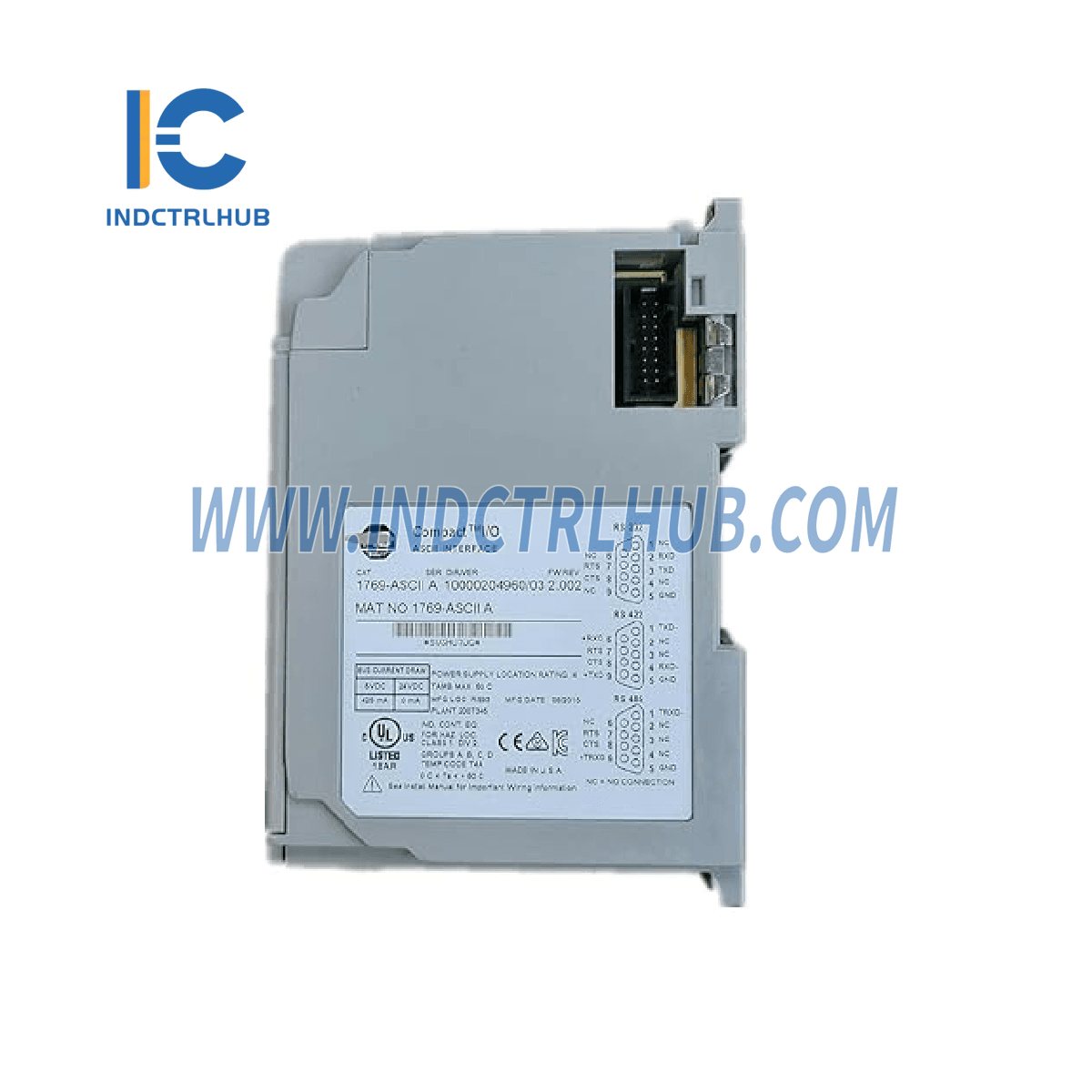

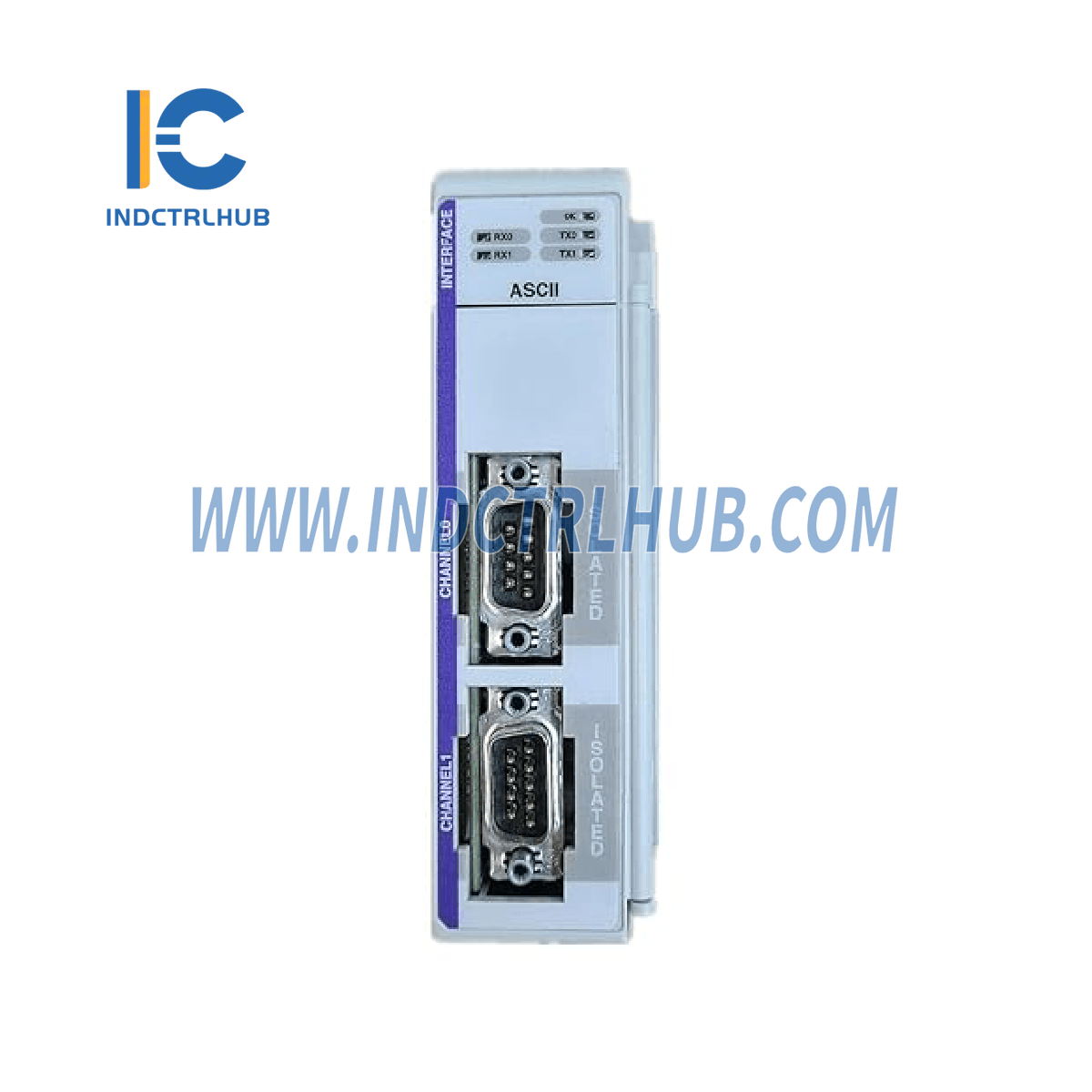

- تولیدکننده: آلن-برادلی
- مدل/شماره قطعه: 1769-ASCII
- نوع مدل: ماژول رابط ASCII CompactLogix
مشخصات
مشخصات عمومی
| صفت | ارزش |
|---|---|
| شناسه فروشنده کد | 1 |
| کد نوع محصول | 109 |
| کد محصول | 66 |
| کلمات ورودی | 108 |
| کلمات خروجی | 108 |
| کلمات پیکربندی | 31 |
| کابل پیشنهادی | بلدن™ ۸۷۶۱ (شیلد شده) |
| تعداد ورودی ها | 2 دوطرفه کامل (RS-232، RS-422)، 2 نیمه دوطرفه (RS-485) |
| سیگنال ولتاژ ورودی سری | 3…25V دی سی نسبت به زمین سیگنال (SG) "0"، تأیید شده، روشن، فضای خالی، فعال |
| -3…-25 ولت DC نسبت به زمین سیگنال (SG) "1"، عدم تأیید، خاموش، علامت، غیرفعال | |
| جریان اتوبوس | 425 میلی آمپر @ 5 ولت dc |
| تلفات توان، حداکثر. | 2.13 اینچ |
| انتقال حرارتی، حداکثر. | 7.3 BTU/hr |
| رتبه بندی فاصله منبع تغذیه | 4 |
| ولتاژ جداسازی | 30 ولت (آزمایش شده برای تحمل 710 ولت DC به مدت 60 ثانیه) |
| وضعیت پورت سریال | اضافه بار TX FIFO، اضافه بار RX FIFO، خطای پاریتی RX، خطای دست دادن، پرچم داده جدید |
| اندازه مونتاژ محصول | 108 کلمه |
| اندازه مجموعه مصرف | 108 کلمه |
| انتقال شناسه تراکنش | 0…255 |
| دست دادن | دست دادن سخت‌افزاری RTS/CTS همیشه فعال است |
شرایط محیطی
| صفت | ارزش |
|---|---|
| دمای عملیاتی | 0…60 درجه سانتیگراد (32…140 درجه فارنهایت) |
| دمای ذخیره سازی | -۴۰…۸۵ °C (-۴۰…۱۸۵ °F) |
| رطوبت نسبی | ۵…۹۵٪ غیر متراکم |
| لرزش | 5g @ 10…500 هرتز (آزمون Fc IEC 60068-2-6، عملکردی) |
| شوک عملیاتی | 30 گرم (آزمون Ea IEC 60068-2-27، شوک بدون بسته بندی) |
| شوک غیر عامل | 50 گرم (آزمون Ea IEC 60068-2-27، شوک بدون بسته بندی) |
| انتشارات | CISPR 11: گروه ۱، کلاس A |
| ایمنی ESD | IEC 61000-4-2: تخلیه‌های تماسی 4 کیلو ولت، تخلیه‌های هوایی 8 کیلو ولت |
| مقاومت در برابر امواج رادیویی تابشی | IEC 61000-4-3: 10 V/m از 30…2000 MHz |
| ایمنی EFT/B | IEC 61000-4-4: +2 kV در 5 kHz بر روی پورت‌های ارتباطی |
| مقاومت در برابر نوسانات ناگهانی | IEC 61000-4-5: +2 kV خط-زمین (CM) بر روی پورت‌های ارتباطی |
| مقاومت RF انجام شده | IEC 61000-4-6: 10 Vrms از 150 kHz…80 MHz |
| رتبه بندی نوع محفظه | هیچکدام (سبک باز) |
مشخصات فیزیکی
| صفت | ارزش |
|---|---|
| ابعاد (ارتفاع x عرض x طول)، امپریال | ۳.۳۹ × ۱.۳۳ × ۴.۶۰ اینچ |
| ابعاد (ارتفاع x عرض x طول)، متریک | 87 × 34 × 118 میلی متر |
| کانکتورهای پورت سریال | دو DB-9 نر (با پین‌ها) |
| دسته رهبران | 21 |
| وزن، شاهنشاهی | 0.4 پوند |
| وزن، متریک | 0.18 کیلوگرم |
گواهینامه ها
| صفت | ارزش |
|---|---|
| گواهینامه‌ها (زمانی که محصول علامت‌گذاری شده است) | c-UL-us2: دارای گواهی UL برای مکان‌های خطرناک کلاس I، تقسیم 2 گروه A، B، C، D (ایالات متحده و کانادا) |
| CE2: مطابق با دستورالعمل EMC اتحادیه اروپا 89/335/EEC | |
| C-Tick2: مطابق با قانون ارتباطات رادیویی استرالیا، AS/NZS CISPR 11 |
