Product Description
🔹 جزئیات محصول
|
سازنده |
آلن برادلی |
|---|---|
|
شماره مدل / قطعه |

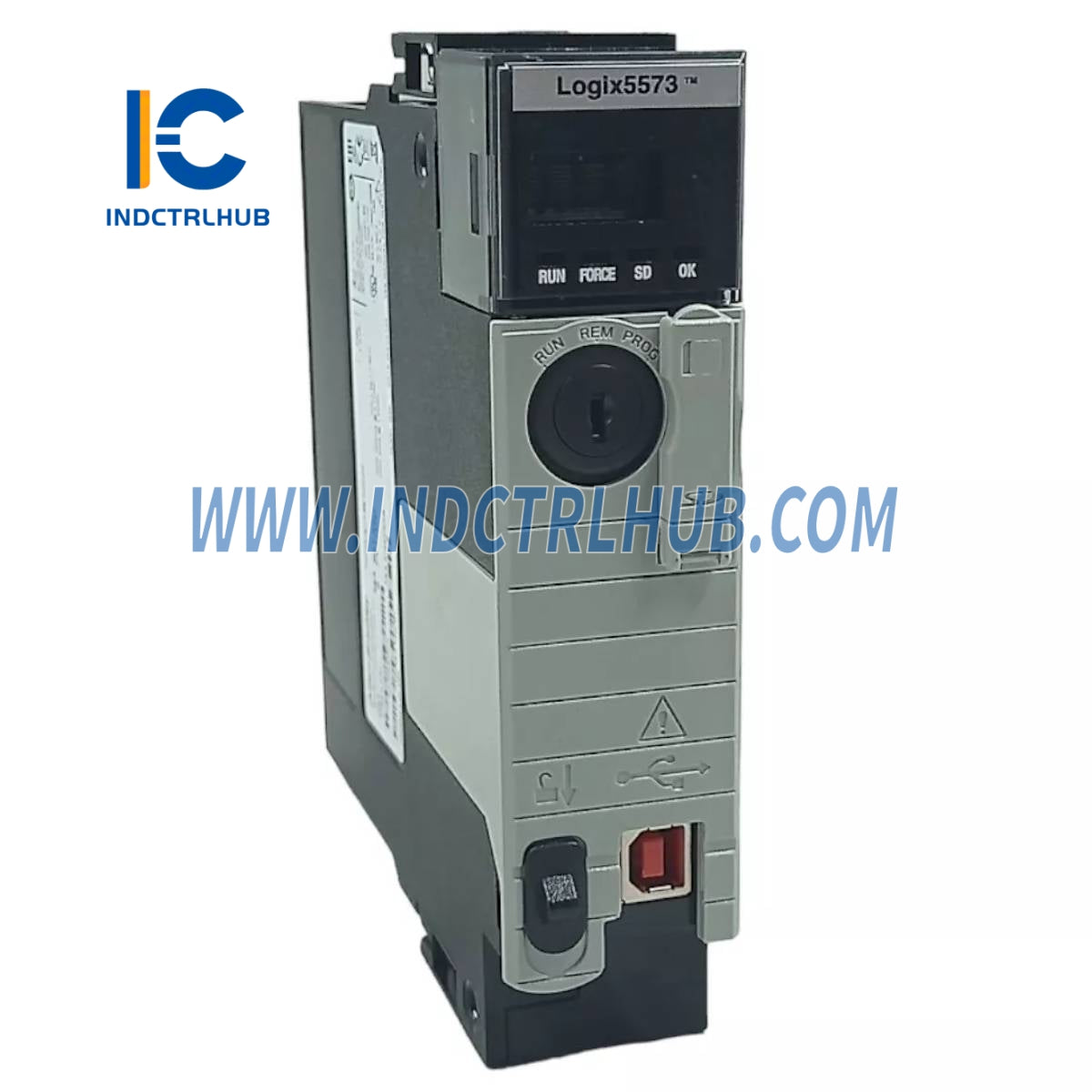

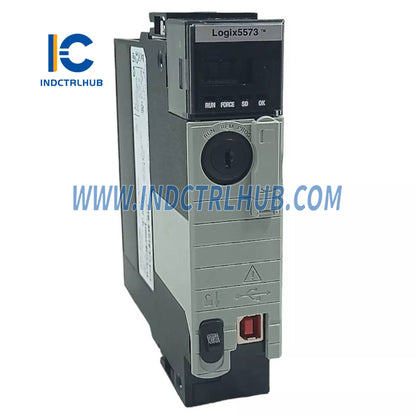

1756-L73K |
|
توضیحات |
کنترلر سری ControlLogix 5570 (حافظه ۸ مگابایت، پوشش همسان – نوع "K") |
🔹 ویژگی ها – کنترلرهای ControlLogix 5570
|
ویژگی |
مشخصات |
|---|---|
|
حافظه کاربر |
8 مگابایت |
|
حافظه ورودی/خروجی |
0.98 مگابایت |
|
ارتباطات داخلی |
1-port USB 2.0 (سرعت کامل، 12 مگابیت در ثانیه) – فقط برای برنامه‌نویسی محلی موقت |
|
ذخیره‌سازی غیر فرار اختیاری |
1 گیگابایت SD (1784-SD1 – با کنترلر ارسال می‌شود) 2 گیگابایت SD (1784-SD2 – اختیاری) |
|
وظایف کنترلر |
۳۲ وظیفه (مداوم، دوره‌ای، مبتنی بر رویداد) تا 1000 برنامه/وظیفه |
|
حداکثر اتصالات کنترلر |
500 |
|
حداکثر ورودی/خروجی دیجیتال |
128,000 |
|
حداکثر ورودی/خروجی آنالوگ |
4,000 |
|
پشتیبانی حرکتی یکپارچه |
از طریق EtherNet/IP، SERCOS، گزینه‌های آنالوگ Encoder/LDT/SSI |
|
زبان‌های برنامه‌نویسی |
منطق نردبان رله، بلوک تابع، متن ساختاریافته، نمودار تابع توالی |
|
اضافه‌کاری کنترلر |
به طور کامل پشتیبانی می شود |
🔹 مشخصات فنی
|
صفت |
مشخصات |
|---|---|
|
ماژول ذخیره انرژی |
1756-ESMCAPK (قابل جابجایی، نصب شده)، یا گزینه‌هایی برای انواع امن/غیر امن |
|
قرعه کشی فعلی |
5 میلی آمپر @ 1.2 ولت DC 800 میلی آمپر @ 5.1 ولت DC |
|
اتلاف نیرو |
2.5 اینچ |
|
اتلاف حرارتی |
8.5 BTU/hr |
|
ولتاژ جداسازی |
۳۰ ولت (پیوسته)، عایق پایه (USB به سیستم) |
|
عرض اسلات |
1 |
|
وزن (تقریبا) |
0.25 کیلوگرم (0.55 پوند) |
|
نصب |
شاسی‌محور، هر اسلات |
|
شاسی سازگار |
1756-A4/A4K, A7/A7K, A10/A10K, A13/A13K, A17/A17K |
|
منبع تغذیه سازگار |
استاندارد: سری 1756-PA/PB/PH اضافی: سری 1756-PA/PB75R، 1756-PSCA2/K |
|
دسته سیم |
دسته ۳ (پورت USB) |
|
کد دما |
T4 |
|
رتبه بندی محوطه |
سبک باز |
