Product Description
🔹 Información General
|
Fabricante |
Yokogawa |
|---|---|
|
Modelo/Número de pieza |

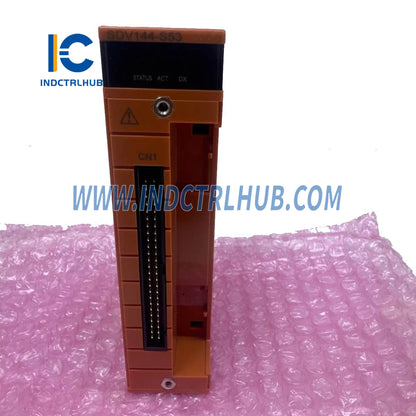

SDV144-S53/B4D00 |
|
Descripción |
Módulo de Entrada Digital de 16 Canales con Bloque de Terminales Doble Redundante (Sin Absorbedor de Sobretensión) |
🔹 Especificaciones Técnicas
|
Artículo |
Especificación |
|---|---|
|
Modelo |
SDV144 |
|
Número de entradas |
aislamiento de módulo de 16 canales |
|
Señal de entrada |
Contacto sin tensión |
|
Resistencia en Condición ON |
1 kΩ máx. |
|
Resistencia en condición OFF |
100 kΩ mín. |
|
Corriente de entrada |
6 mA ±20% (a 0 Ω de entrada, 24 V CC de alimentación externa) |
|
Calificación de contacto |
24 V CC +20% / -10%, 10 mA o mayor |
|
Fuente de Alimentación Externa |
24 V CC +20% / -10%, capacidad de 200 mA |
|
Tensión de Entrada Instantánea Máxima |
30 V CC |
|
Tiempo de respuesta de entrada |
Máx. 40 ms |
|
Tensión soportada |
2 kV CA entre señales de entrada y sistema (1 min, 16 entradas conectadas colectivamente) |
|
Consumo actual |
290 mA máx (5 V CC) / 140 mA máx (24 V CC) |
|
Peso |
Aproximadamente 0.36 kg (con terminal de abrazadera de presión/cable MIL) |
|
Aproximadamente 0.41 kg (con adaptador de interfaz de cable de señal) |
|
|
Opciones de Conexión Externa |
Terminal de abrazadera de presión, cable MIL, cable de señal dedicado (AKB331) |
🔹 Configuración del Modelo
|
Modelo |
Descripción |
|---|---|
|
SDV144 |
Módulo de Entrada Digital (16 canales, 24 V CC) |
Desglose del Código de Sufijo (SDV144-S53)
|
Sufijo |
Descripción |
|---|---|
|
-S |
Tipo estándar |
|
5 |
Para bloque de terminales de abrazadera de presión o cable MIL, sin protección contra explosiones. |
|
3 |
ISA Standard G3, rango de temperatura -20 a 70 °C |
🔹 Detalles del Código de Opción (Incluido con Esta Parte)
|
Código de opción |
Descripción |
|---|---|
|
/B4D00 |
Bloque de terminales de abrazadera de presión dualmente redundante para entrada digital (sin absorbente de sobretensión) |
|
[Modelo de Terminal: STB4D-00] |
🔹 Códigos adicionales opcionales (no incluidos por defecto)
|
Código de opción |
Descripción |
|---|---|
|
/B4S00 |
Bloque de terminales de abrazadera de presión sin absorbente de sobretensión [Modelo: STB4S-00] |
|
/B4S10 |
Bloque de terminales de abrazadera de presión con absorbedor de sobretensiones [Modelo: STB4S-10] |
|
/B4D10 |
Bloque de terminales de abrazadera de presión de doble redundancia con absorbedor de sobretensiones [Modelo: STB4D-10] |
|
/PRP |
Pin de prevención de inserción falsa |
|
/CCC01 |
Cubierta del conector para cable MIL (cable de cinta plana) [Modelo: SCCC01] |
|
/CCC02 |
Cubierta del conector para cable MIL (cable discreto) [Modelo: SCCC02] |
