Product Description
Información general
|
Fabricante |
Yokogawa |
|---|---|
|
Modelo/Número de pieza |

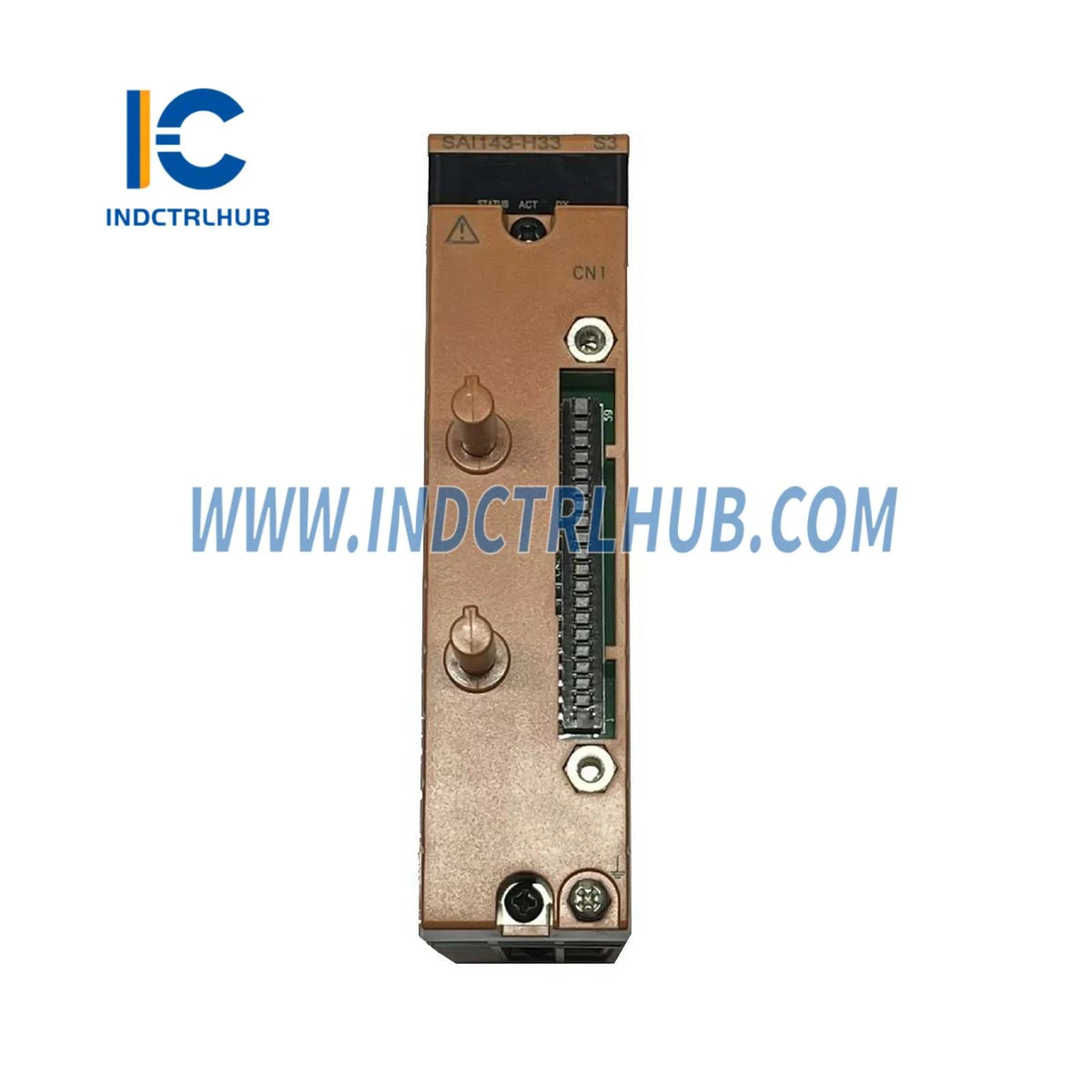

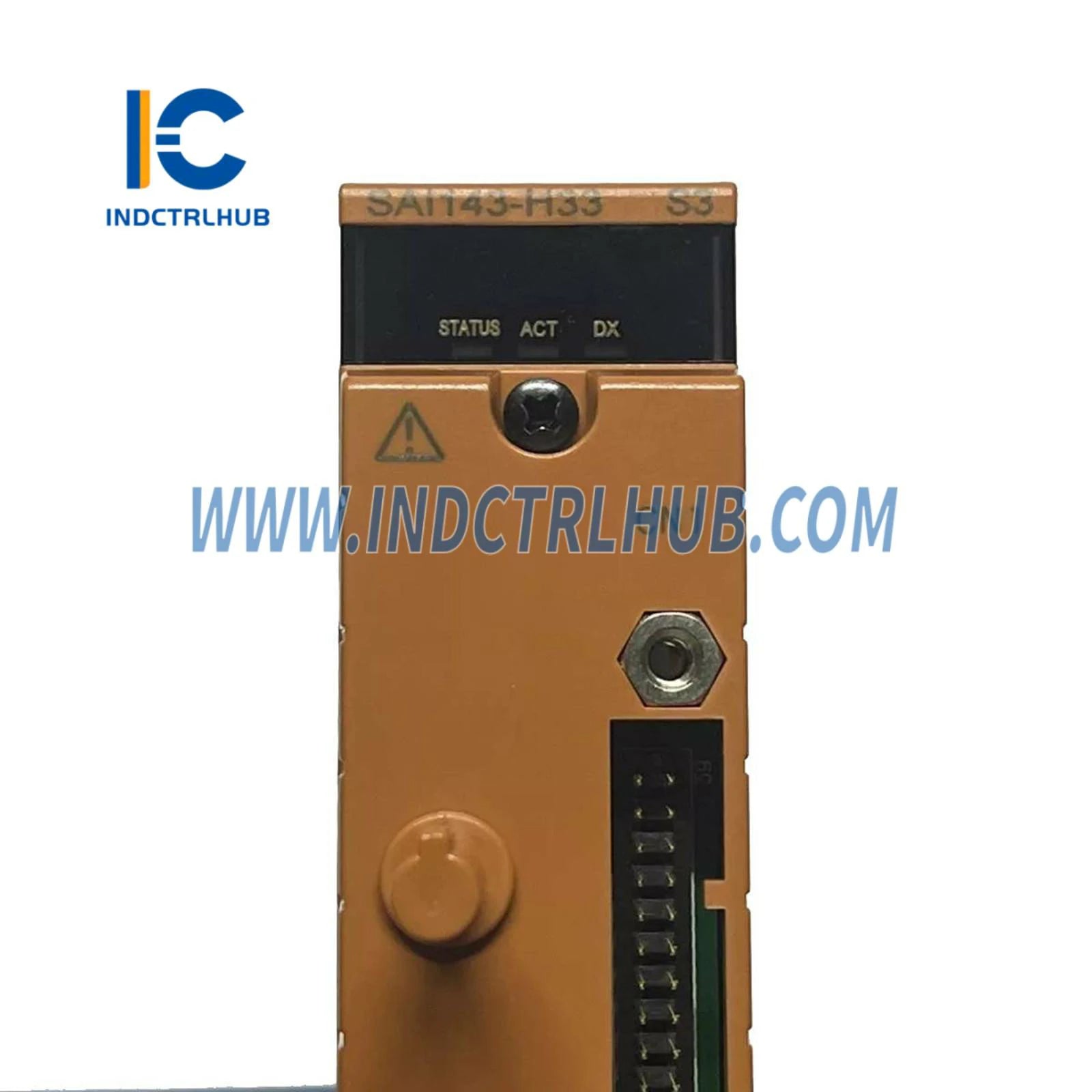

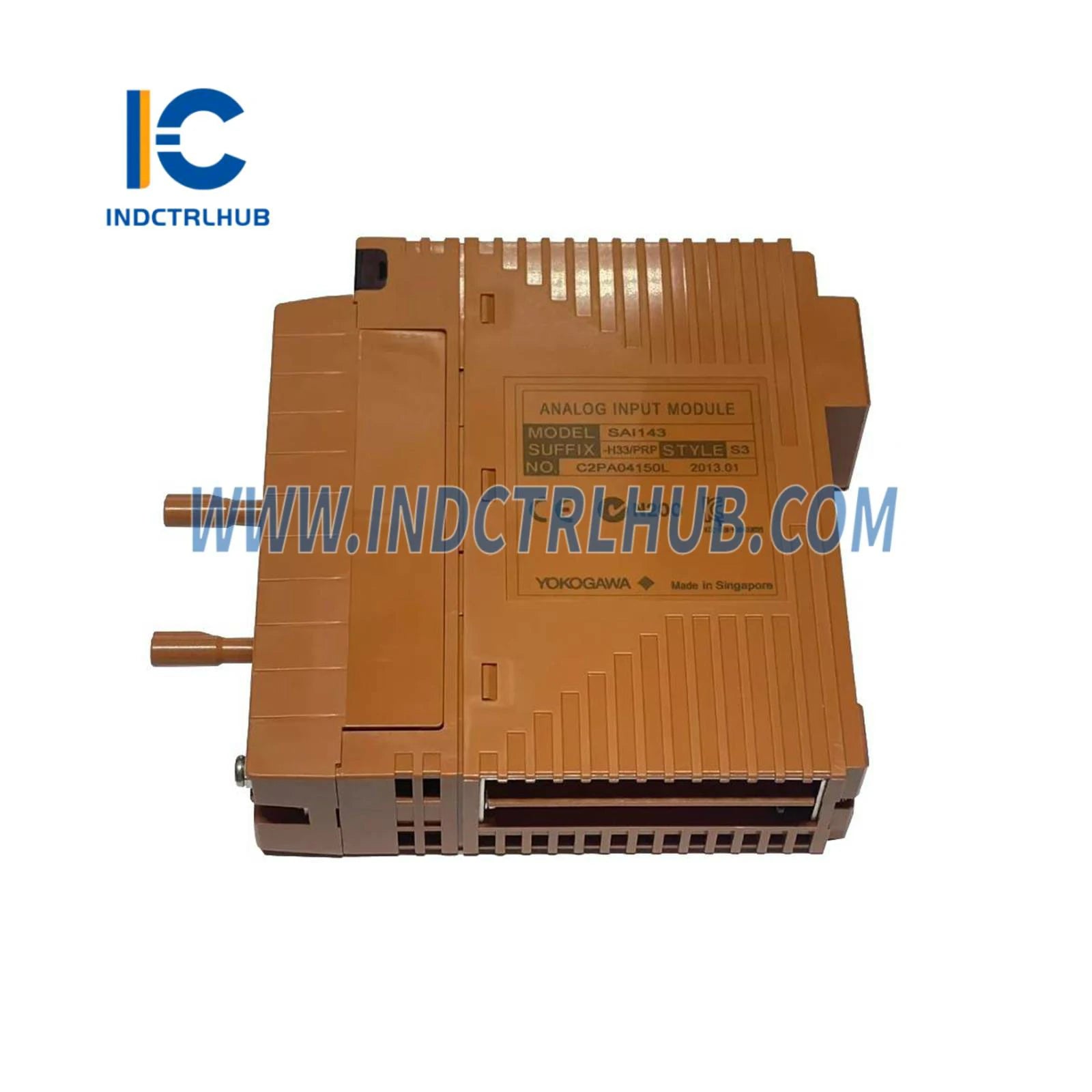

SAI143-H33 S2 |
|
Descripción |
Módulo de Entrada Actual (4 a 20 mA) |
Especificaciones del artículo
|
Artículo |
Especificación |
|---|---|
|
Número de Canales de Entrada |
16 canales, aislamiento del módulo (*5) |
|
Rango de entrada nominal |
4 a 20 mA |
|
Rango de Entrada Permitido |
0 a 25 mA |
|
Impedancia de Entrada Durante el Encendido |
250 Ω + Valor de corriente |
|
Caída de Voltaje en el Circuito de Protección de Entrada |
(*6) |
|
Impedancia de Entrada Durante el Apagado |
500 kΩ mínimo |
|
Precisión nominal |
SAI143-S: ±16 µA (Rango de entrada de 1 a 23 mA) |
|
SAI143-H: ±16 µA (Rango de entrada 0.05 a 23 mA) (*3) (*4) |
|
|
Frecuencia de Actualización de Datos |
40 ms |
|
Deriva de temperatura |
±16 µA/10 °C |
|
Fuente de Alimentación del Transmisor |
16.15 V mínimo (a 20 mA), 26.4 V máximo (a 0 mA) (Límite de corriente de salida: 25 mA) |
|
Configuración de 2/4 cables |
Configuración de canal individual, cambiada mediante pines de configuración |
|
Tensión soportada |
1.5 kV CA entre la señal de entrada y el sistema durante 1 minuto (*2) |
|
Consumo Máximo de Corriente |
Sistema de 5 V: 320 mA, sistema de 24 V: 550 mA |
|
Peso |
Aproximadamente 0.34 kg (Para bloque de terminales de abrazadera de presión o cable MIL), Aproximadamente 0.39 kg (Con adaptador de interfaz de cable de señal) |
|
Conexión externa |
Terminal de abrazadera de presión, cable MIL, cable de señal dedicado |
|
Apoya a PRM |
Disponible (SAI143-H) |
|
Función de Encendido/Apagado de la Fuente de Alimentación del Transmisor |
Disponible en configuración de 2 hilos, para los 16 canales al mismo tiempo. |
Códigos de Modelo y Sufijo
|
Descripción |
Modelo |
Código de sufijo |
Especificación |
|---|---|---|---|
|
Módulo de Entrada Analógica (4 a 20 mA, 16 canales, aislamiento del módulo) |
SAI143 |
-S |
Tipo estándar |
|
-H |
Con comunicación HART [Versión: R1.02.00] (*1) |
||
|
5 |
Para bloque de terminales de abrazadera de presión o cable MIL sin protección contra explosiones |
||
|
6 |
Con adaptador de interfaz de cable de señal y sin protección contra explosiones (*2) |
||
|
mi |
Para bloque de terminales de abrazadera de presión o cable MIL con protección contra explosiones |
||
|
F |
Con adaptador de interfaz de cable de señal y protección contra explosiones (*2) |
||
|
3 |
Con el estándar ISA G3 y temperatura (-20 a 70 ºC) |
||
|
do |
Con el estándar ISA G3 e instalación de alta densidad (-20 a 70 ºC) (*5) |
Códigos de opción
|
Código de opción |
Descripción |
|---|---|
|
/A4S00 |
Con bloque de terminales de presión para analógico [Modelo: STA4S-00] |
|
/A4S10 |
Con bloque de terminales de abrazadera de presión para analógico (con absorbente de sobretensiones) [Modelo: STA4S-10] |
|
/A4D00 |
Con bloque de terminales de presión de doble redundancia para analógico (*3) [Modelo: STA4D-00] |
|
/A4D10 |
Con bloque de terminales de presión de doble redundancia para analógico (con absorbente de sobretensión) (*3) [Nombre de la parte: STA4D-10] |
|
/PRP |
Con pasador de prevención de inserción falsa (*4) |
|
/CCC01 |
Con tapa de conector para cable MIL (para cable de cinta plana) [Modelo: SCCC01] |
