Product Description
Descripción general del producto

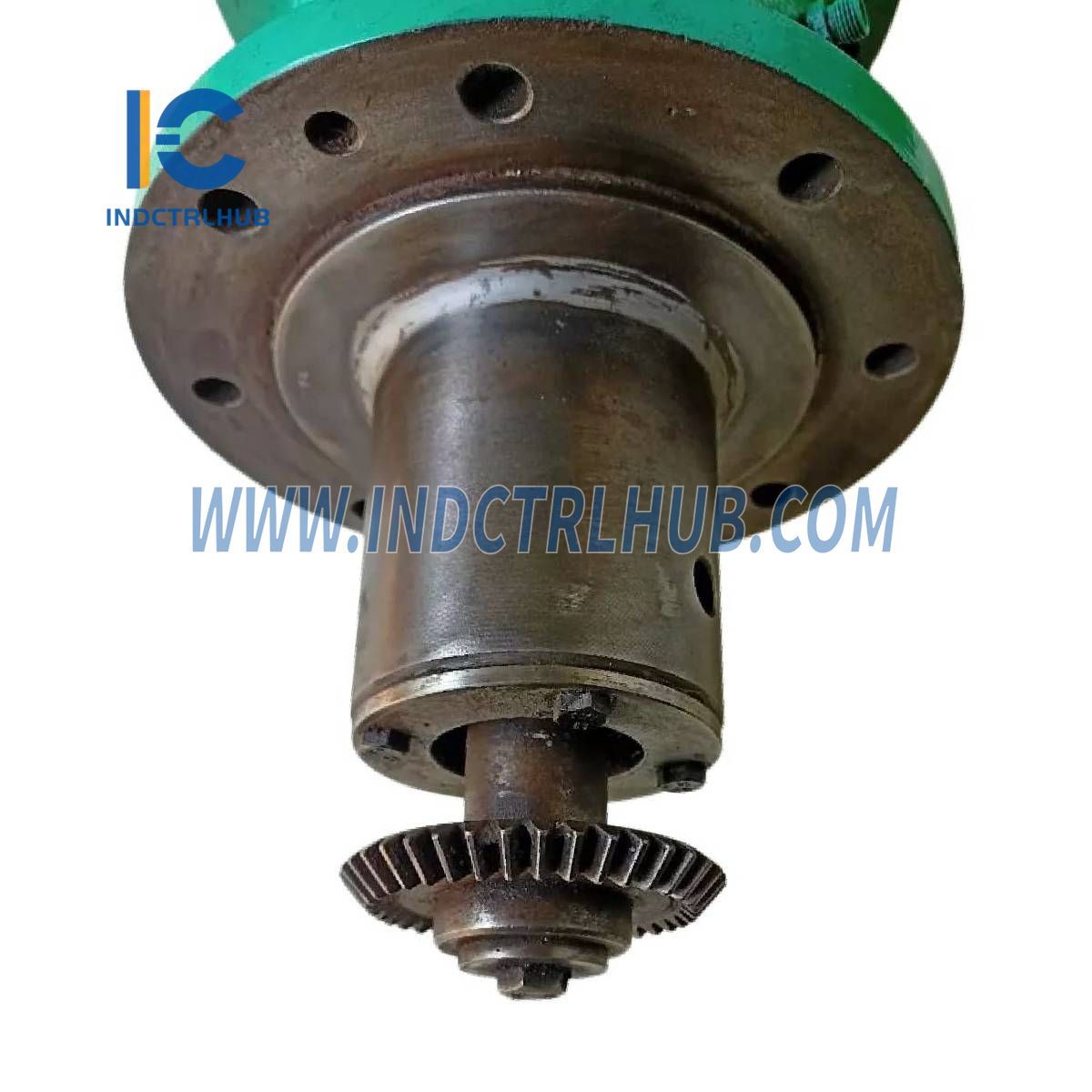

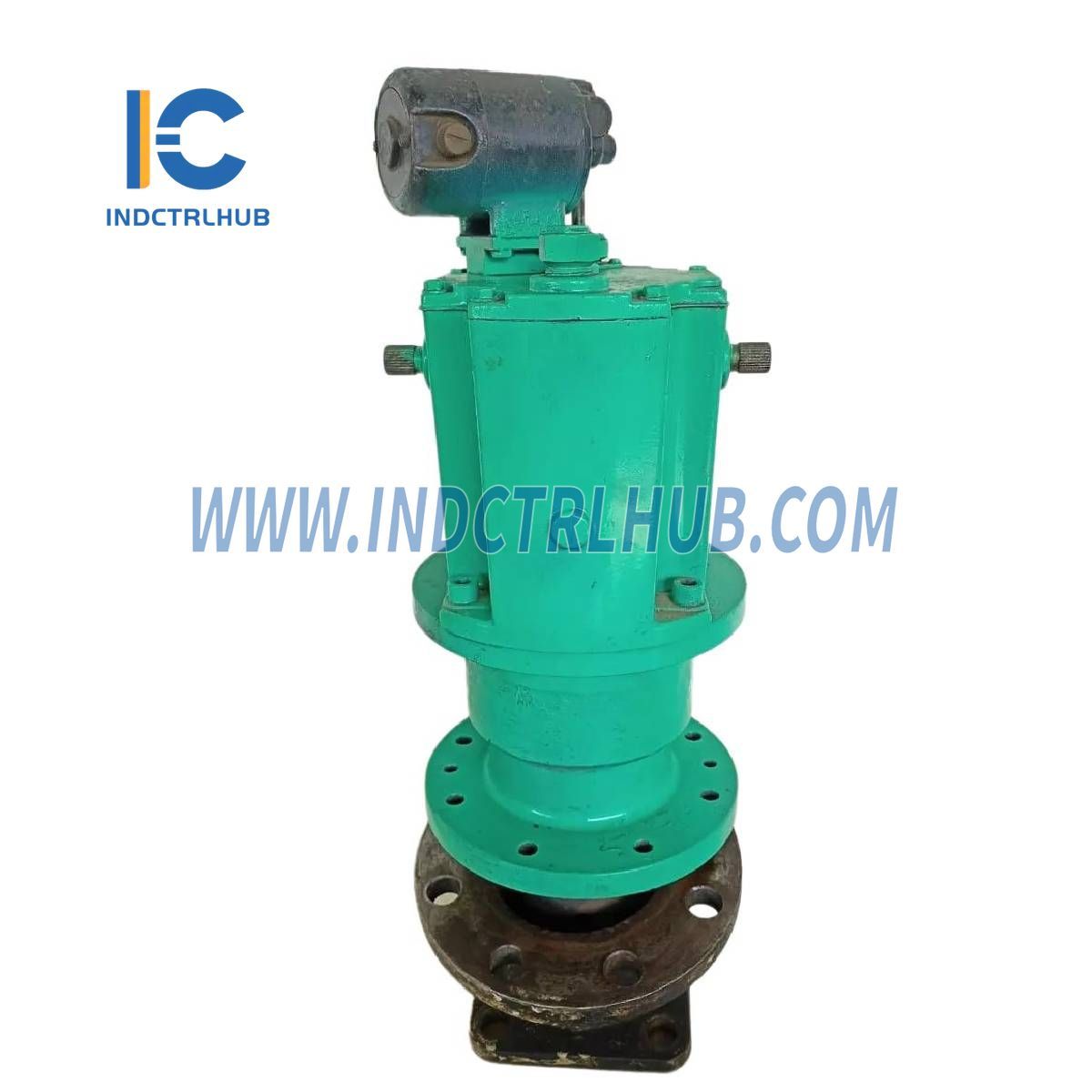

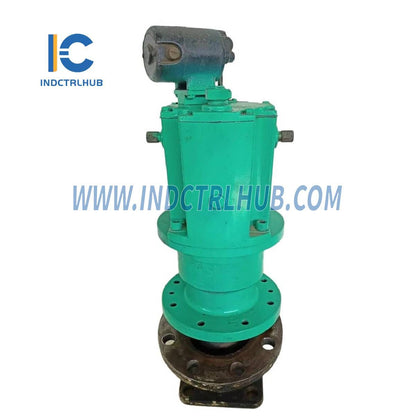

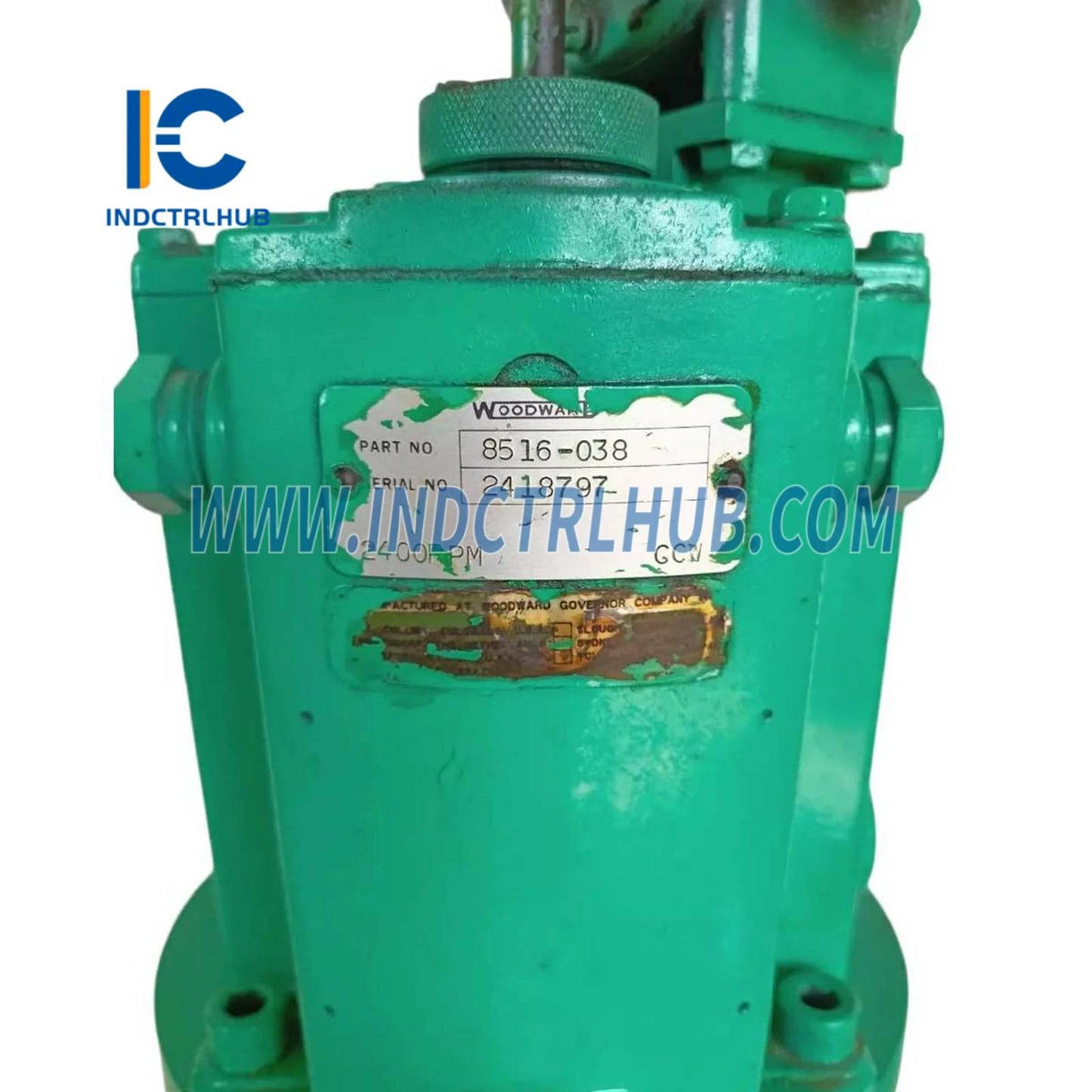

El Woodward TG-13 8516-038 es un regulador de velocidad mecánico-hidráulico diseñado para controlar turbinas de vapor API 611 que impulsan bombas, compresores o generadores en aplicaciones donde no se requiere operación isócrona (a velocidad constante). Esta unidad autónoma detecta la velocidad del rotor de la turbina a través de un eje de entrada, la compara con un punto de ajuste interno y ajusta el flujo de vapor a través de un eje de terminal de salida rotativo conectado a la válvula reguladora de la turbina. Está construido de aluminio fundido a presión y se utiliza ampliamente en industrias como petróleo y gas, generación de energía y procesamiento industrial.
Especificaciones Técnicas
El TG-13 8516-038 tiene las siguientes especificaciones basadas en las características estándar para este modelo:
| Artículo | Especificación |
|---|---|
| Modelo/Número de pieza | TG-13 8516-038 |
| Fabricante | Woodward |
| Descripción | Gobernador de Turbina de Caída de Velocidad Mecánico-Hidráulico |
| Serie | Gobernadores de TG |
| Rango de velocidad | 1200-2400 RPM |
| Par de salida | 16 N·m (12 ft-lb) |
| Rotación del Eje de Transmisión | En sentido antihorario (CCW) |
| Presión de aceite interno robert | 1034 kPa (150 psi) |
| Temperatura de operación | -18°C a 60°C (0°F a 140°F) |
| Peso | 7,26 kg (16 libras) |
Detalles adicionales
El TG-13 8516-038 incluye la siguiente información adicional basada en su uso y documentación estándar:
| Categoría | Detalles |
|---|---|
| Función | Regula la velocidad de la turbina a través del control del flujo de vapor |
| Montaje | Montaje directo de turbina |
| Compatibilidad | Turbinas de vapor API 611, reemplazadas por 8516-175 (con OSTD) o 9904-814 (sin OSTD) |
| Características | Control de caída de velocidad, cárter de aceite autónomo, a prueba de intemperie, NEMA A |
| Certificaciones | certificado ATEX, HAZLOC |
| Tipo de pieza | Nuevo, excedente o reacondicionado |
