Detalles del producto
Fabricante: BACHMANN
Número de modelo/parte: PWM202

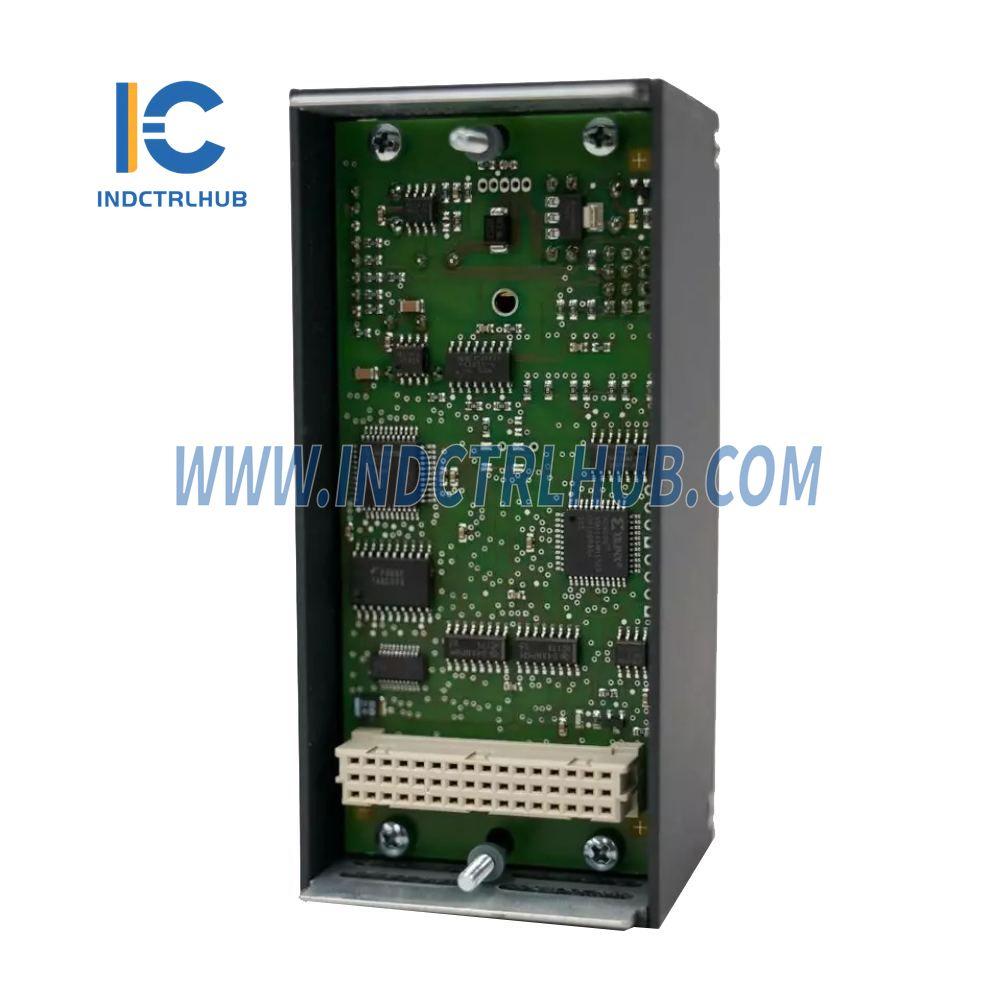

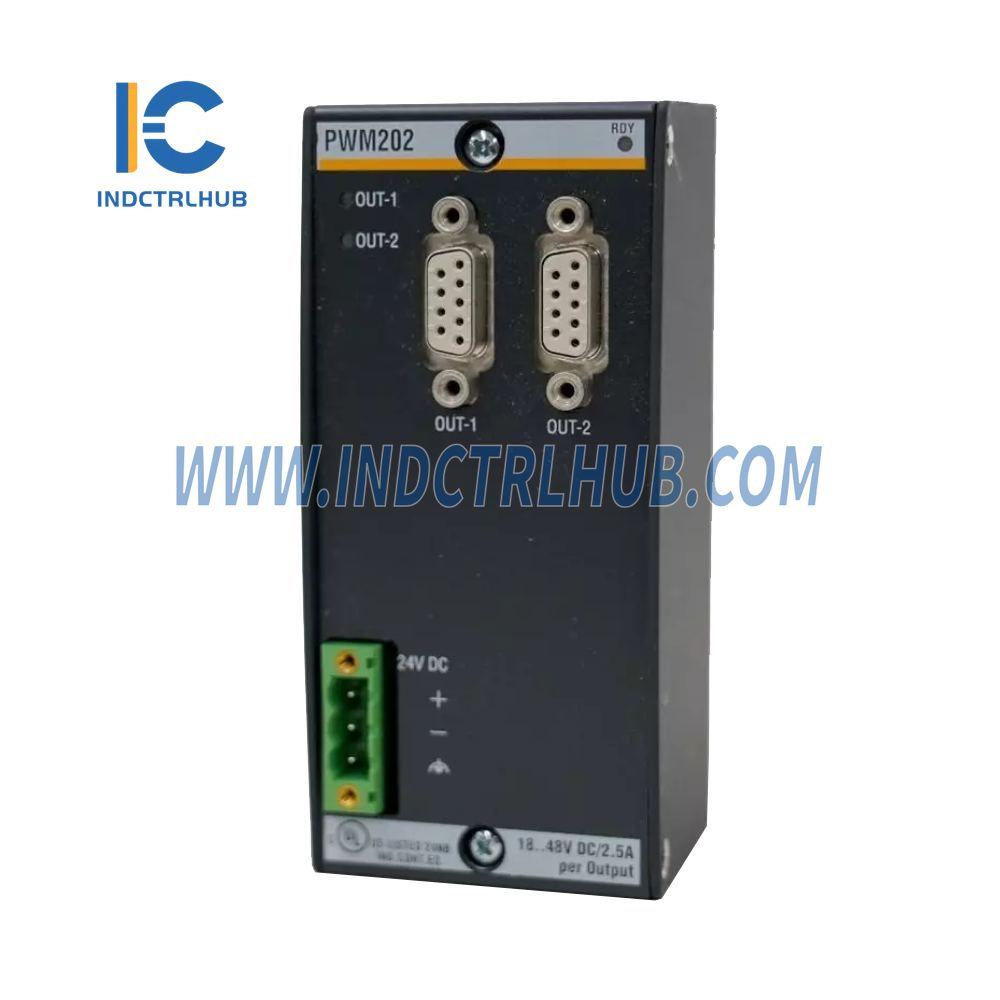

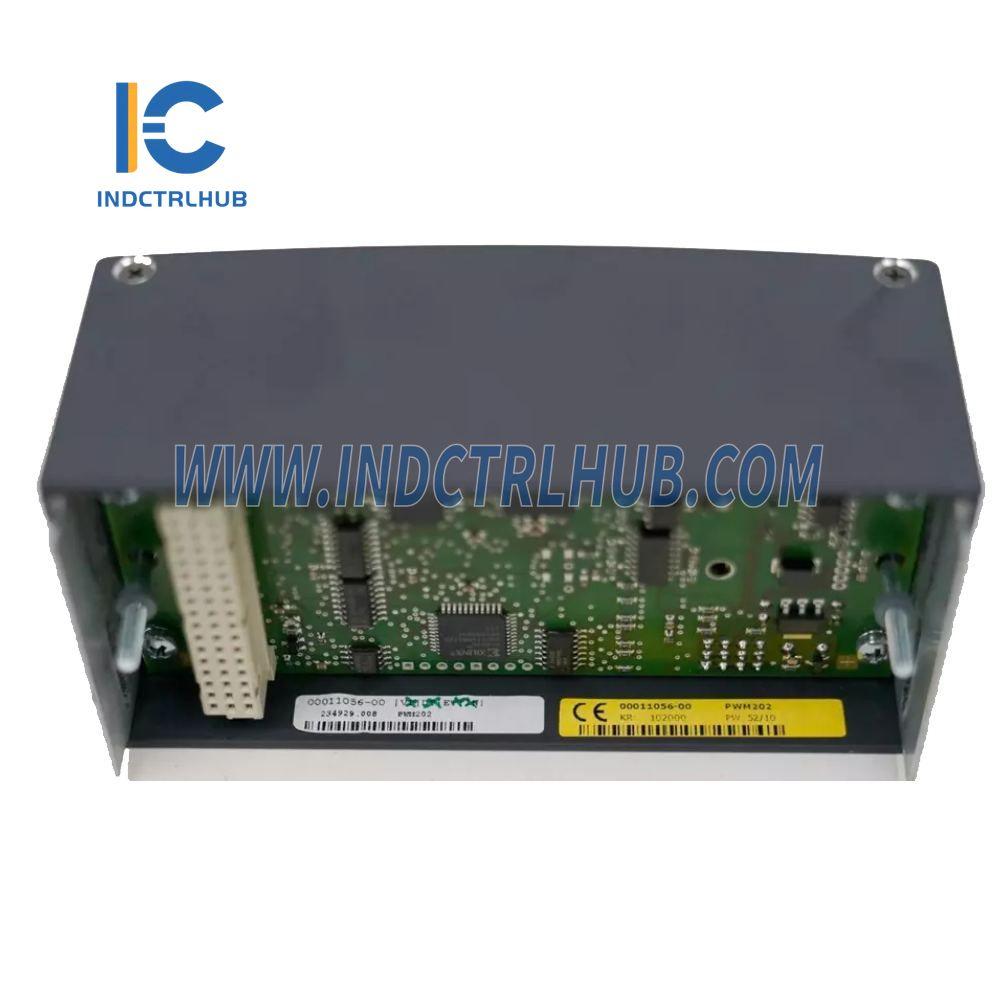

Descripción: Módulo de Modulación por Ancho de Pulso
El módulo de modulación por ancho de pulso PWM202 tiene dos salidas de potencia para la activación directa de cargas inductivas u óhmicas, como motores de CC, bobinas de inmersión, etc., con señales moduladas por ancho de pulso.
Características:
| Característica | Especificación |
|---|---|
| Canales de Salida Modulados por Ancho de Pulso | 2 canales de salida |
| Conectores para Canales de Salida | 2 conectores DSub apantallados |
| Indicación de estado | LED (verde) por salida |
| Nivel de salida | Nivel de alta potencia o TTL |
| Monitoreo de Corriente de Carga | Sí |
| Monitoreo de Voltaje de Suministro Externo | Sí |
| Monitoreo de Temperatura Interna | Sí |
Salidas:
- Cantidad: 2
- LEDs de Indicación de Estado: RDY amarillo, OUT-1/OUT-2 verde
- Tensión de Salida: 18 .. 48 V (Uexterno) o nivel TTL
- Corriente de Salida: 0 .. 2 A a f ≤ 40 kHz y Uout ≤ 48 V (TA = +60 °C)
-
Frecuencia:
- Canal 1: 3 Hz .. 40 kHz ajustable
- Canal 2: 155 Hz .. 40 kHz ajustable
- Ciclo de Trabajo: 0 .. 100 % ajustable individualmente para cada canal
-
Resolución:
- Canal 1: 16 bits, alineado por el borde o alineado por el centro
- Canal 2: 10 bits, alineado por el borde
- Aislamiento Galvánico del Sistema: 500 V
- Resistor de Carga: Normalmente 20 Ω
Fuente de Alimentación Externa:
- Rango de Voltaje: 18 .. 48 V CC
- Consumo de energía: Máx. 10 W + carga
- Protección contra inversión de polaridad: Sí
Escucha:
- Fuente de Alimentación Externa: Sí, señal de fallo de alimentación + interrupción
- Sobrevoltaje: Sí
- Bajo voltaje: Sí
- Sobrecorriente (canal): Sí
Condiciones ambientales:
| Condición | Especificación |
|---|---|
| Temperatura de operación | -30 .. +60 °C |
| Humedad Relativa (Operación) | 5 .. 95 % (sin condensación) |
| Temperatura de almacenamiento | -40 .. +85 °C |
| Humedad Relativa (Almacenamiento) | 5 .. 95 % (con condensación) |
Variantes de ejecución:
- Módulo de Modulación por Ancho de Pulso: 2 canales de 2A/48V o TTL; regulación de actuador o corriente; aislado
