Product Description
Descripción general del producto
Fabricante: Honeywell

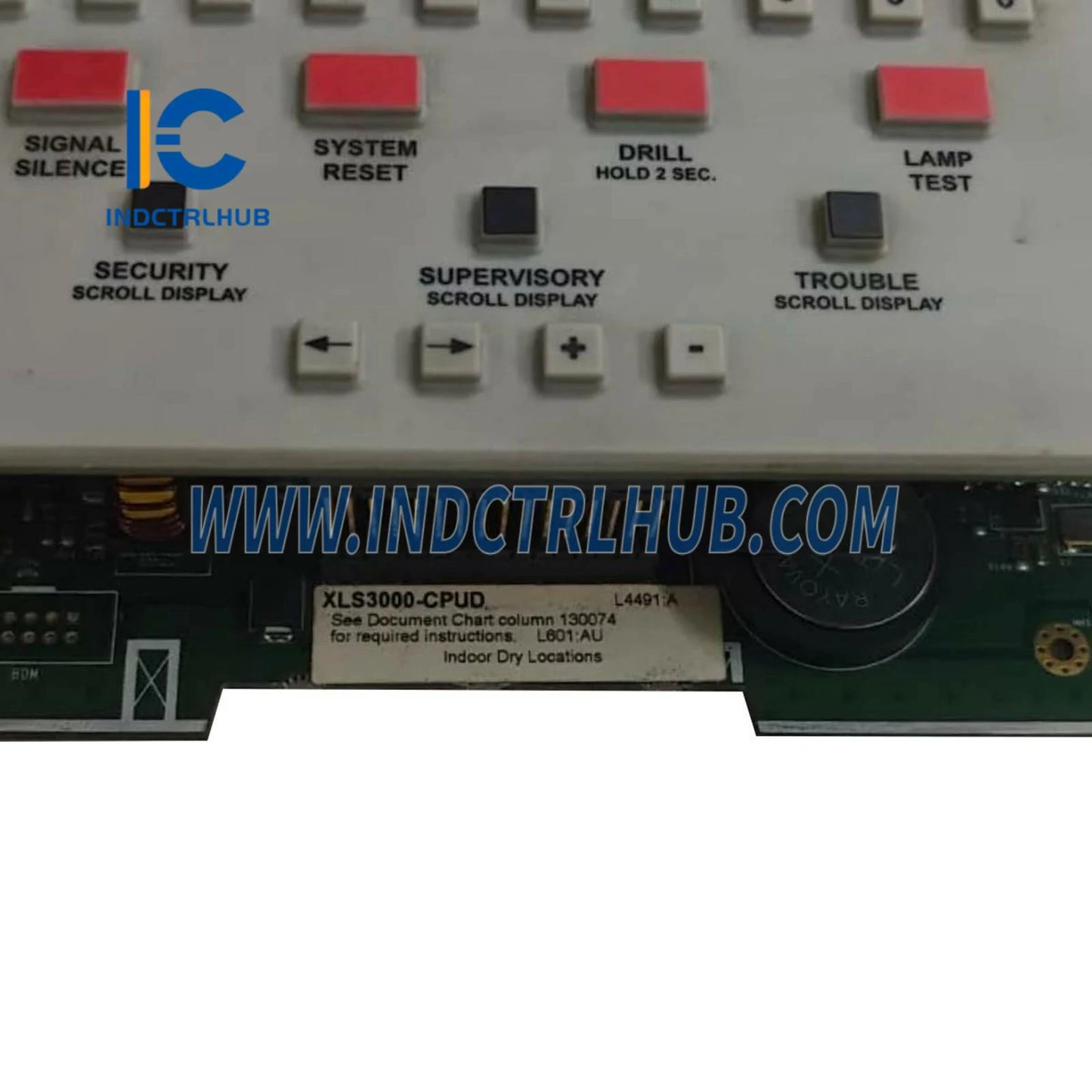

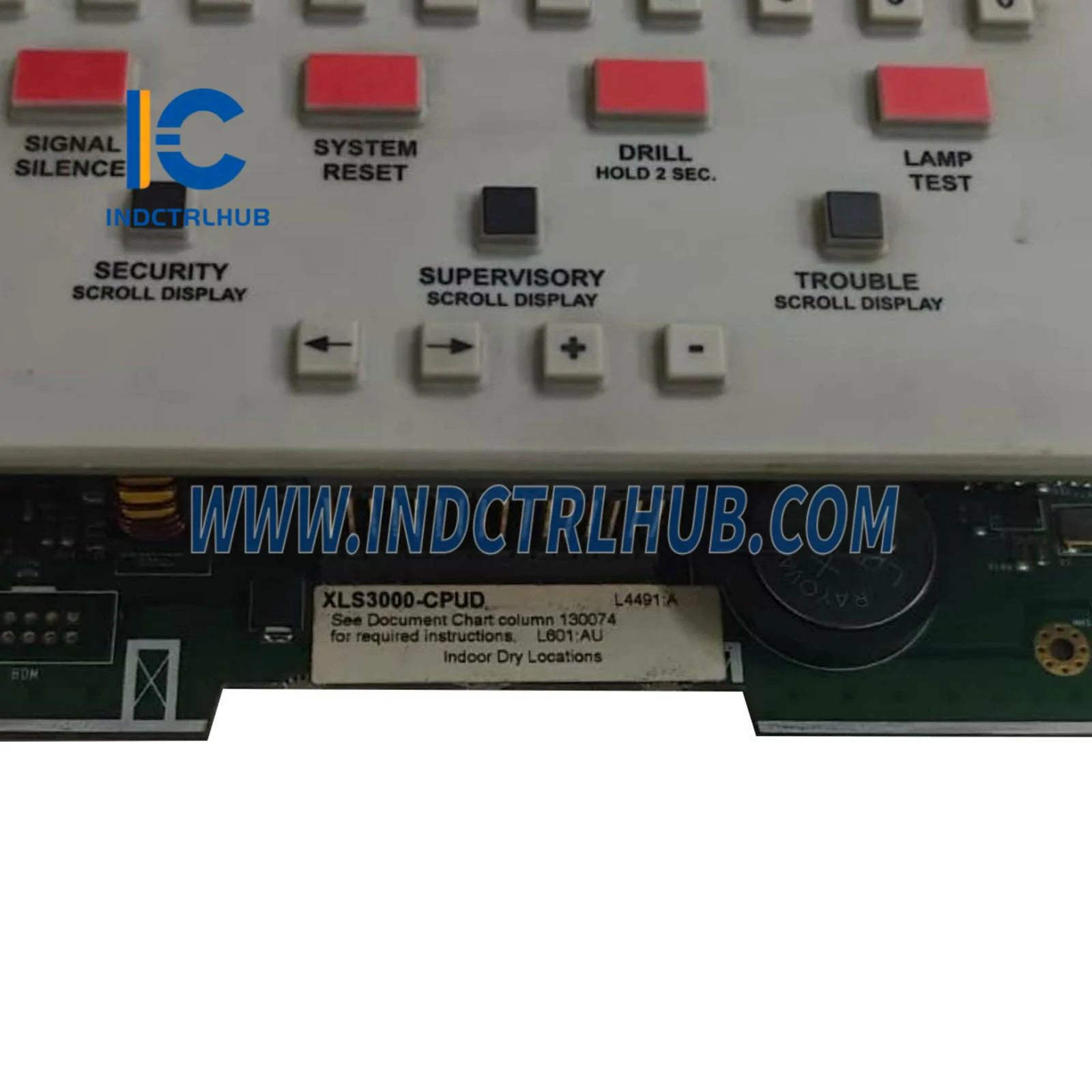

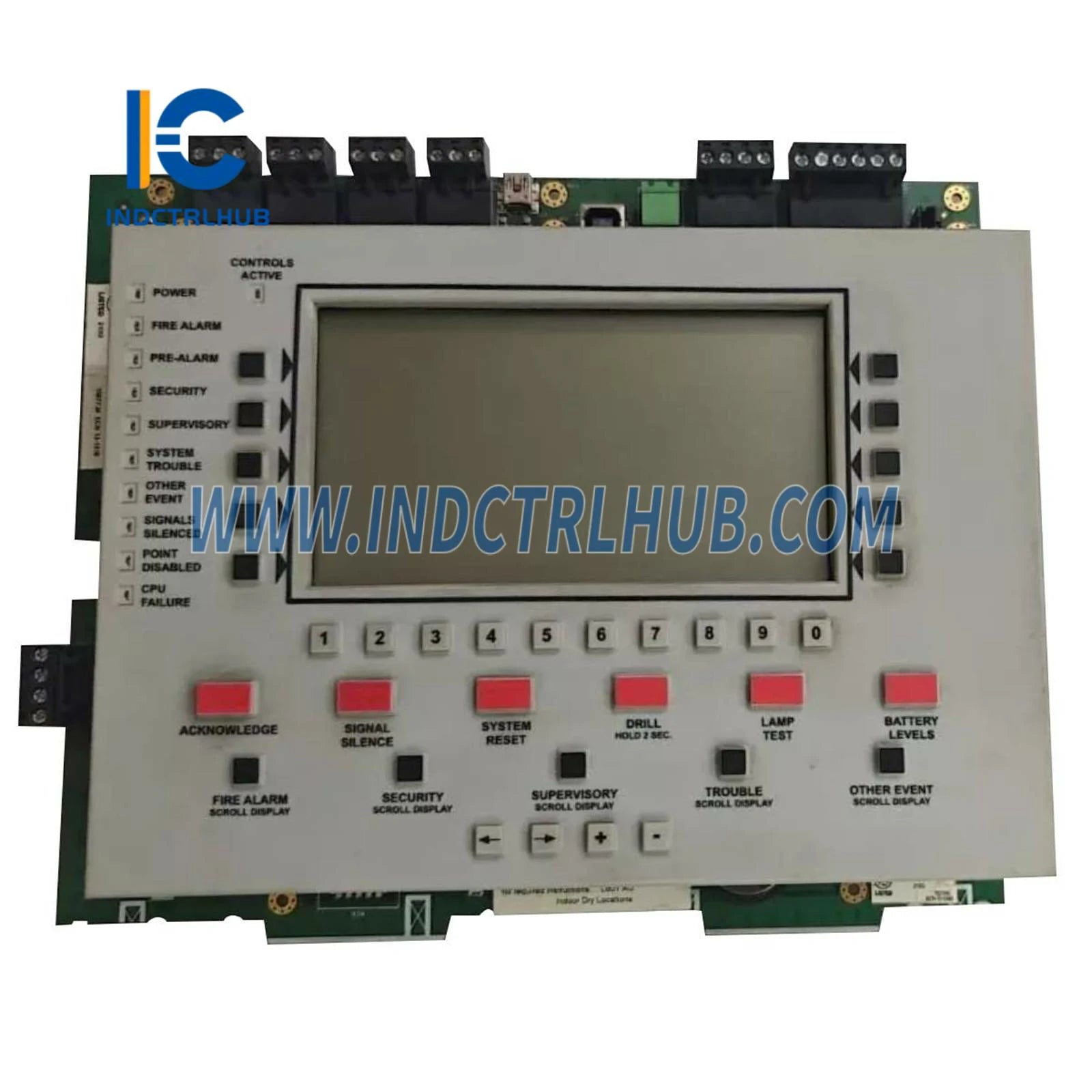

Modelo/Número de Parte: XLS3000-CPUD
Descripción: Sistema de Alarma de Incendio Inteligente y Direccionable
Capacidad del sistema
- Circuitos de Línea de Señalización (SLCs): 1 (expandible hasta 10)
- Detectores Inteligentes: 159 por lazo
- Módulos de Monitoreo/Control Direccionables: 159 por lazo
- Zonas de Software Programables: Más de 2,000
-
Anunciadores soportados por CPU: 32 (cada uno con hasta 64 o 96 puntos)
- Puntos de dirección de anunciador máximos por ACM24AT/-48A: 96
Especificaciones Eléctricas
| Parámetro | Especificación |
|---|---|
| Modelo | Sistema de Alarma de Incendio Inteligente Direccionable XLS3000 |
| Potencia de entrada primaria | |
| AMPS-24 | 110-120 VAC, 50/60 Hz, 4.5 A máx. |
| AMPS-24E | 240 VAC, 50/60 Hz, 2.25 A máx. |
| Salida de CC | |
| 24 VCC | Hasta 4,5 A |
| 5 VCC | Hasta 1,0 A |
| Consumo de Corriente (Espera/Alarma) | |
| Placa XLS3000-CPUD | 0,340 A |
| Placa XLS3000-CPUND | 0,120 A |
| LCM-320 | 0,130 A |
| LEM-320 | 0,100 A |
| AMPS-24(E)* | 0.13 A (Toma energía solo de la fuente de alimentación secundaria) |
| Potencia de salida total | 24 V, 4,5 A en alarma |
Nota: Para cálculos de potencia detallados, consulte el Manual AMPS-24(E) 51907.
Especificaciones Físicas
| Parámetro | Especificación |
|---|---|
| Rango de Temperatura (Operativo) | 32°F a 120°F (0°C a 49°C) |
| Rango de humedad | 10% a 93% HR, sin condensación |
| Peso del envío | |
| XLS3000-CPUD | 5,95 libras (2,70 kg) |
| XLS3000-CPUND | 2,90 libras (1,32 kg) |
Condiciones Ambientales y Recomendaciones
- Cumple con los requisitos de NFPA para operación entre 0 – 49°C (32 – 120°F) y 93% ± 2% HR (sin condensación a 32°C/90°F).
-
Entorno de Instalación Recomendado:
- Temperatura ambiente 15 – 27°C (60 – 80°F) para una vida útil óptima de la batería y los componentes.
