Product Description
Descripción general del producto
Fabricante: Honeywell
Número de modelo/parte: 05704-A-0145

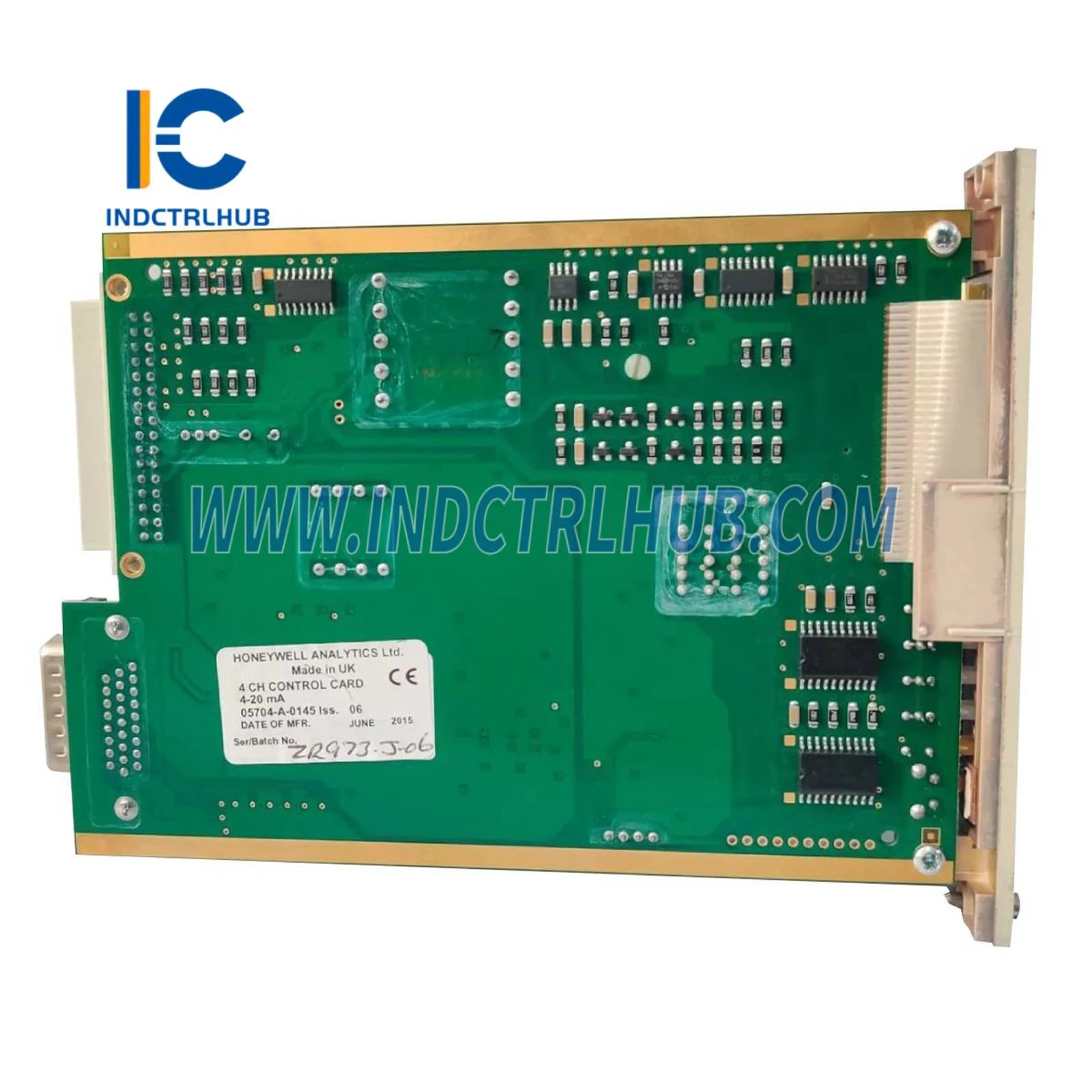

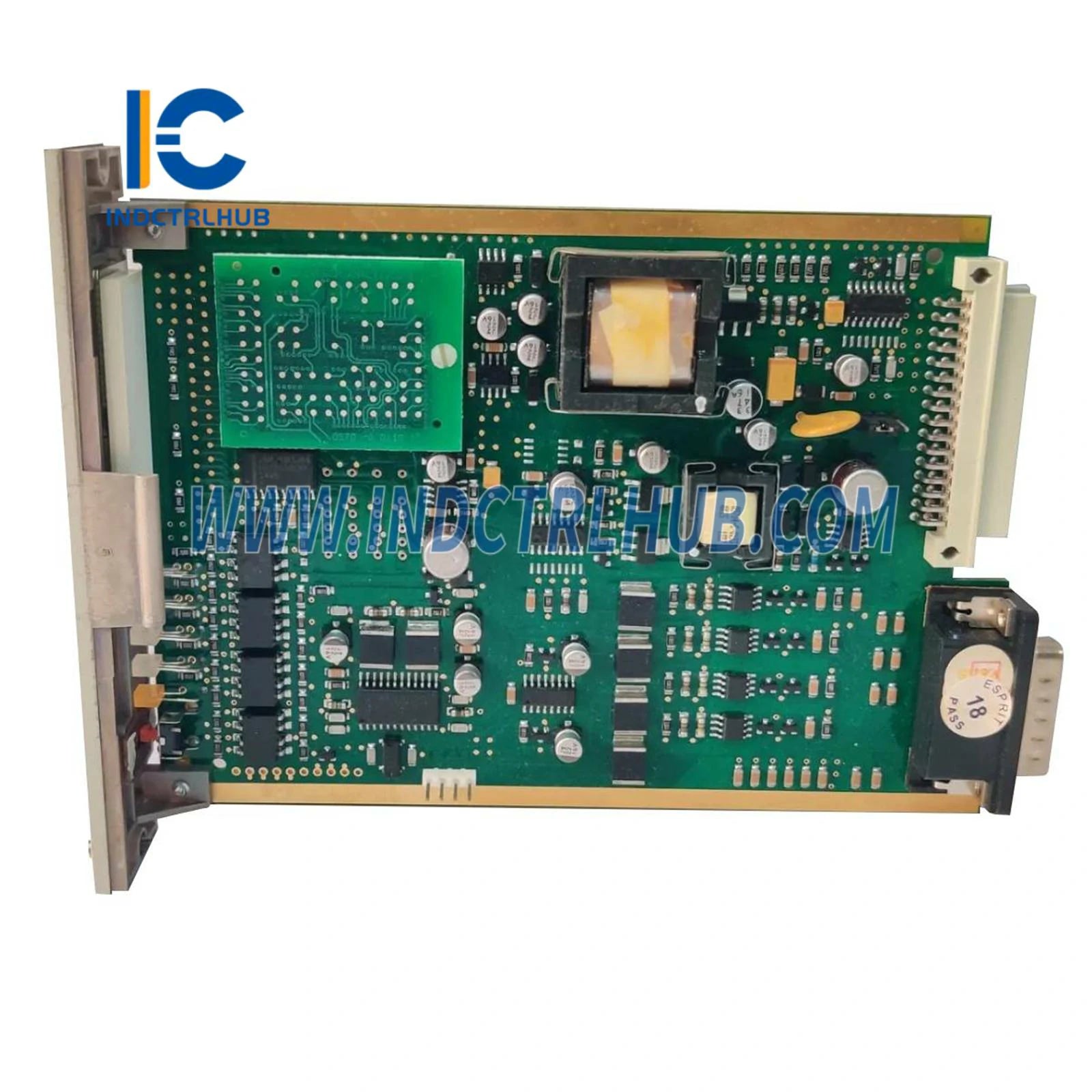

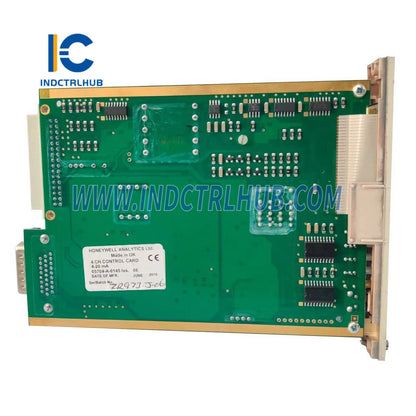

Descripción: Tarjeta de Control de 4 Canales, 4-20mA

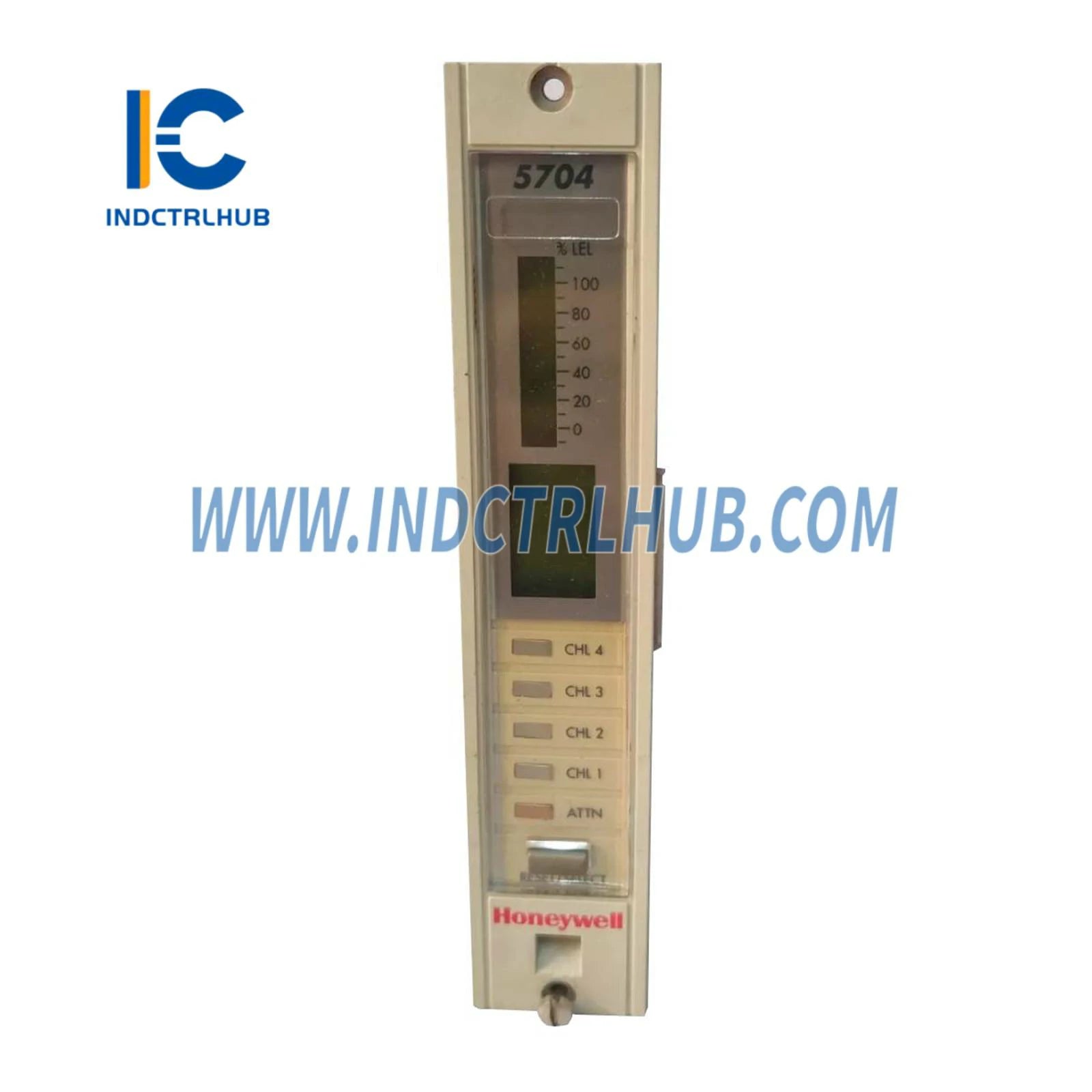

Controles e Indicadores del Panel Frontal
-
LEDs CH1-4: Indican A1, A2, A3, fallo e inhibir por canal.
-
Atención LED: Muestra fallo de tarjeta, actualiza alarma y prueba de alarma.
-
LED verde: Indicador de estado de alimentación.
-
Botón de presión: Restablecimiento de alarma y selección de tarjeta.
Funciones del Control Remoto
- Inhibir el control
- Reinicio de alarma remoto
Especificaciones de Potencia y Rendimiento
| Parámetro |
Especificación |
| Voltaje de suministro |
18 V a 32 V CC |
| Consumo de energía |
Catalítico: 12.8W, 4-20mA: 8.4W |
| Precisión de la pantalla |
Linealidad: 2% FSD, Repetibilidad: 2% FSD |
| Deriva electrónica |
Menos del 3% cada 6 meses |
| Temperatura de operación |
-5°C a +55°C |
| Temperatura de almacenamiento |
-25°C a +55°C |
| Humedad |
20-90% HR (sin condensación) |
| Dimensiones |
3U de alto × 25 mm de ancho |
| Peso |
165 gramos |
| Aprobaciones |
EN50270 |
Especificaciones de Entrada
Entrada de Puente Catalítico
| Especificación |
Detalles |
| Método de conducción |
Corriente constante |
| Rango actual |
90 mA a 315 mA |
| Rango de escala completa |
15 mV a 300 mV |
| Resistencia máxima de línea |
40Ω a 250mA (incluyendo sensor) |
Entrada de 4-20 mA
| Especificación |
Detalles |
| Voltaje Alimentado por Bucle |
24 V ± 5 % (aislado) |
| Configuración del Sensor |
Fuente actual |
| Rango de Medición de Señal |
0 a 25 mA |
| Resistencia máxima del bucle |
500Ω (incluyendo sensor) |
Especificaciones de Salida Analógica
| Especificación |
Detalles |
| Rango de Señal de Medición |
0-20 mA o 4-20 mA |
| Linealidad (Desde la Entrada) |
Mejor que 2% FSD |
| Repetibilidad (Desde Entrada) |
Mejor que 1% FSD |
| Configuración |
Fuente o sumidero de corriente aislado (con suministro externo) |
