Información general
|
Atributo |
Detalles |
|---|---|
|
Fabricante |
Bently Nevada |
|
Serie |
3500/70M |
|
Modelo/Número de pieza |
3500/70M-01-00 176449-09 |
|
Tipo de modelo |
Monitor de Velocidad de Impulso Recip |

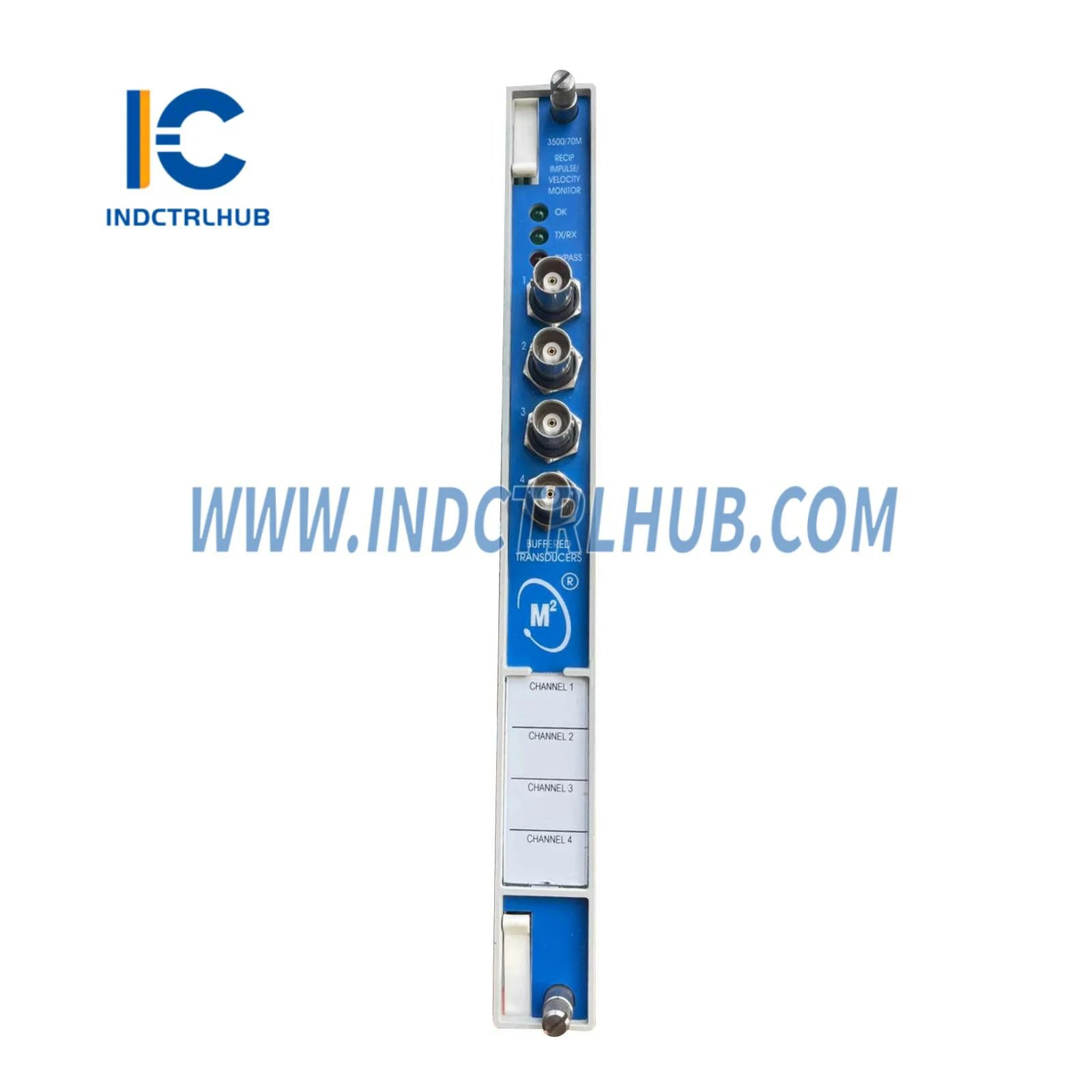

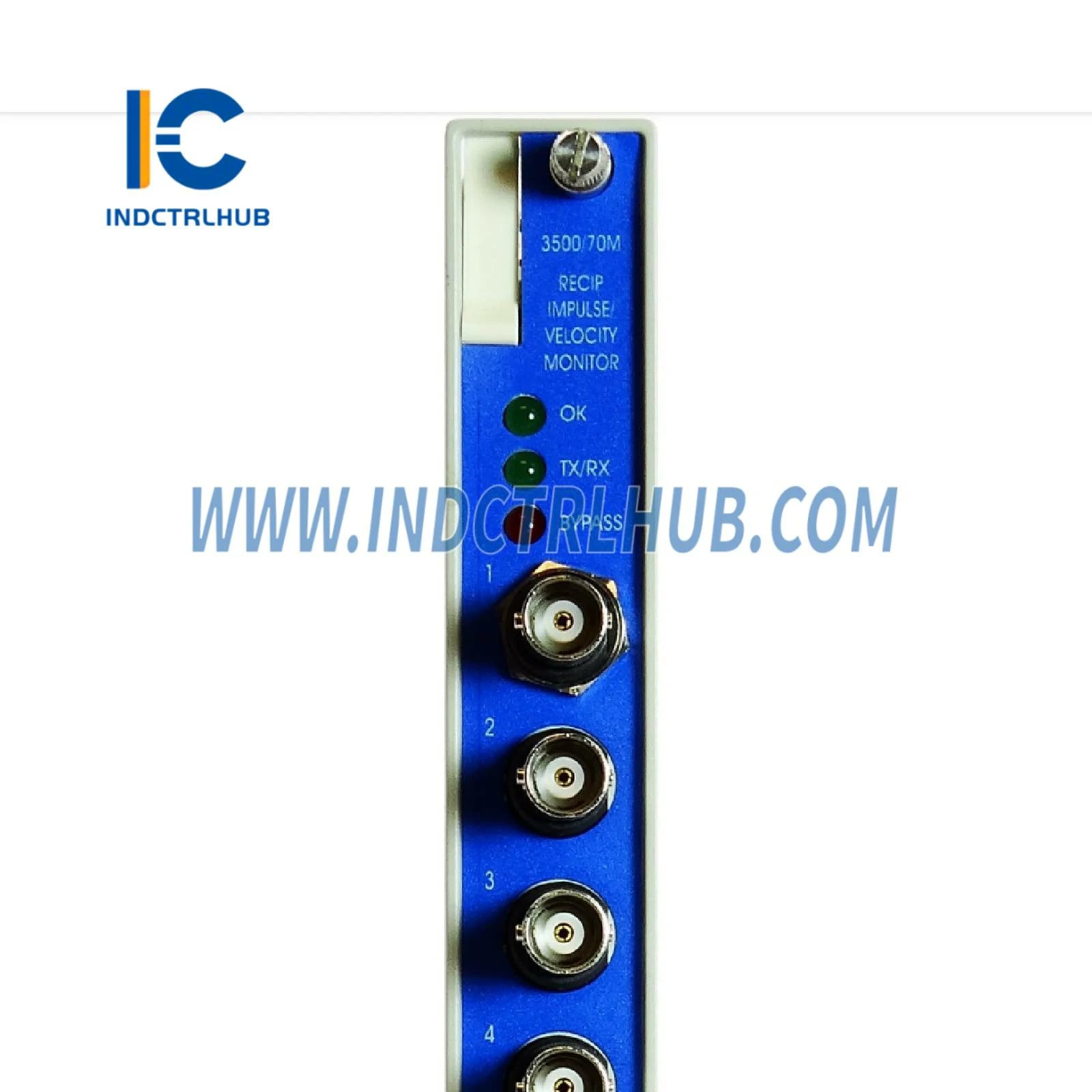

Descripción
El Monitor de Velocidad de Impulso Recíproco 3500/70M es un dispositivo de 4 canales utilizado como parte del paquete de soluciones para compresores recíprocos. Monitorea la vibración del cárter del compresor y del cabezal cruzado. El monitor acepta entradas de transductores sísmicos, acondiciona la señal para derivar mediciones de vibración y compara las señales acondicionadas con alarmas programables por el usuario.
Características Físicas
|
Componente |
Dimensiones |
Peso |
|---|---|---|
|
Módulo de Monitor (Placa Principal) |
241.3 mm x 24.4 mm x 241.8 mm (9.50 in x 0.96 in x 9.52 in) |
0,91 kg (2,0 libras) |
|
Módulos I/O (sin barrera) |
241.3 mm x 24.4 mm x 99.1 mm (9.50 in x 0.96 in x 3.90 in) |
0,20 kg (0,44 libras) |
|
Módulos I/O (barrera) |
241.3 mm x 24.4 mm x 163.1 mm (9.50 in x 0.96 in x 6.42 in) |
0,46 kg (1,01 lb) |
Límites Ambientales
|
Componente |
Temperatura y Humedad |
|---|---|
|
Temperatura de Funcionamiento (con Módulo de Entrada/Salida Proximitor/Seísmo Interno/Externo) |
-30°C a +65°C (-22°F a +149°F) |
|
Temperatura de Funcionamiento (con Módulo de E/S de Barrera Interna) |
0°C a +65°C (32°F a +149°F) |
|
Temperatura de almacenamiento |
-40°C a +85°C (-40°F a +185°F) |
|
Humedad |
95%, sin condensación |
Información de Pedido
|
Atributo |
Opciones |
|---|---|
|
A: Tipo de módulo de E/S |
01 - Módulo I/O Prox/Velom con terminaciones internas |
|
02 - Módulo I/O Prox/Velom con terminaciones externas |
|
|
03 - Barrera Interna, Cuatro Acelerómetros |
|
|
04 - Barrera Interna, Dos Acelerómetros, Dos Velómetros |
|
|
05 - Barrera Interna, Cuatro Velómetros |
|
|
B: Aprobación de la agencia |
00 - Ninguno |
|
01 - cNRTLus (Clase 1, División 2) |
|
|
02 - ATEX/IECEx/CSA (Clase 1, Zona 2) |
Guardado
|
Número de pieza |
Descripción |
|---|---|
|
176449-09 |
Monitor de Velocidad de Impulso Recíproco 3500/70M |
