Product Description
🔹 Información General
|
Fabricante |
Bently Nevada |
|---|---|
|
Modelo/Número de pieza |

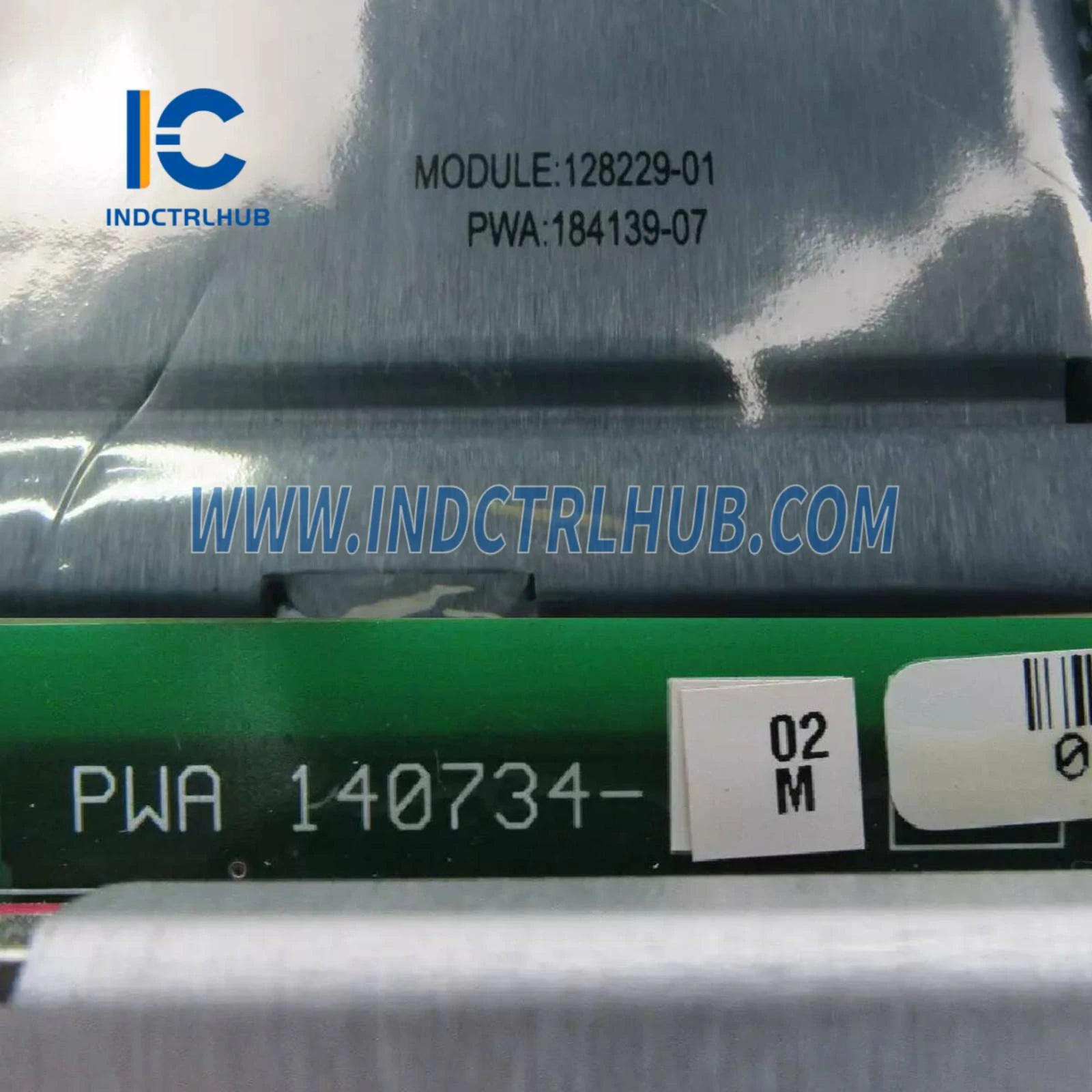

3500/42M-01-01 (140734-02+128229-01) |
|
Descripción |

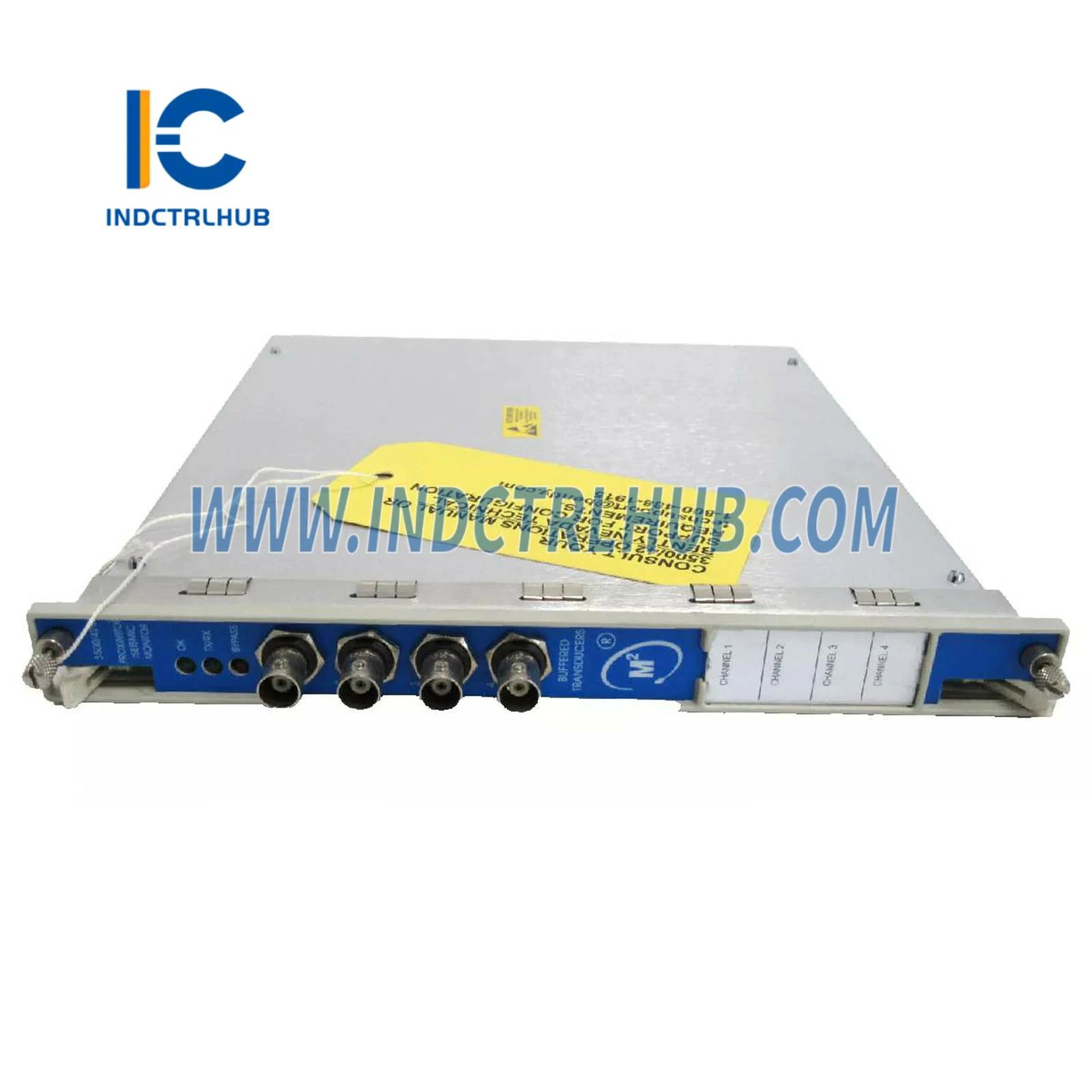

Monitor Sísmico Proximitor |
🔹 Descripción
• El Monitor Sísmico Proximitor 3500/42M monitorea y protege continuamente la maquinaria comparando parámetros contra los puntos de alarma configurados.
• Proporciona información crítica de la máquina para el personal de operaciones y mantenimiento.
🔹 Límites Ambientales
|
Condición |
Valor |
|---|---|
|
Temperatura de operación |
-30°C a +65°C (-22°F a +150°F) (Con Módulo de Terminación I/O Interno/Externo) |
|
Temperatura de operación |
0°C a +65°C (32°F a +150°F) (Con Módulo de Entrada/Salida de Barrera Interna) |
|
Temperatura de almacenamiento |
-40°C a +85°C (-40°F a +185°F) |
|
Humedad |
95%, sin condensación |
🔹 Especificaciones Físicas
Módulo de Monitor (Placa Principal)
|
Dimensiones (alto x ancho x profundidad) |
Peso |
|---|---|
|
241.3 mm x 24.4 mm x 241.8 mm (9.50 in x 0.96 in x 9.52 in) |
0,91 kg (2,0 libras) |
Módulos I/O (No Barrera)
|
Dimensiones (alto x ancho x profundidad) |
Peso |
|---|---|
|
241.3 mm x 24.4 mm x 99.1 mm (9.50 in x 0.96 in x 3.90 in) |
0,20 kg (0,44 libras) |
Módulos I/O (Barrera)
|
Dimensiones (alto x ancho x profundidad) |
Peso |
|---|---|
|
241.3 mm x 24.4 mm x 163.1 mm (9.50 in x 0.96 in x 6.42 in) |
0,46 kg (1,01 lb) |
Requisitos de Espacio en Rack
|
Componente |
Espacio en rack |
|---|---|
|
Monitor |
1 ranura frontal de altura completa |
|
Módulos de E/S |
1 ranura trasera de altura completa |
🔹 Guardar
|
Número de pieza |
Descripción |
|---|---|
|
128229-01 |

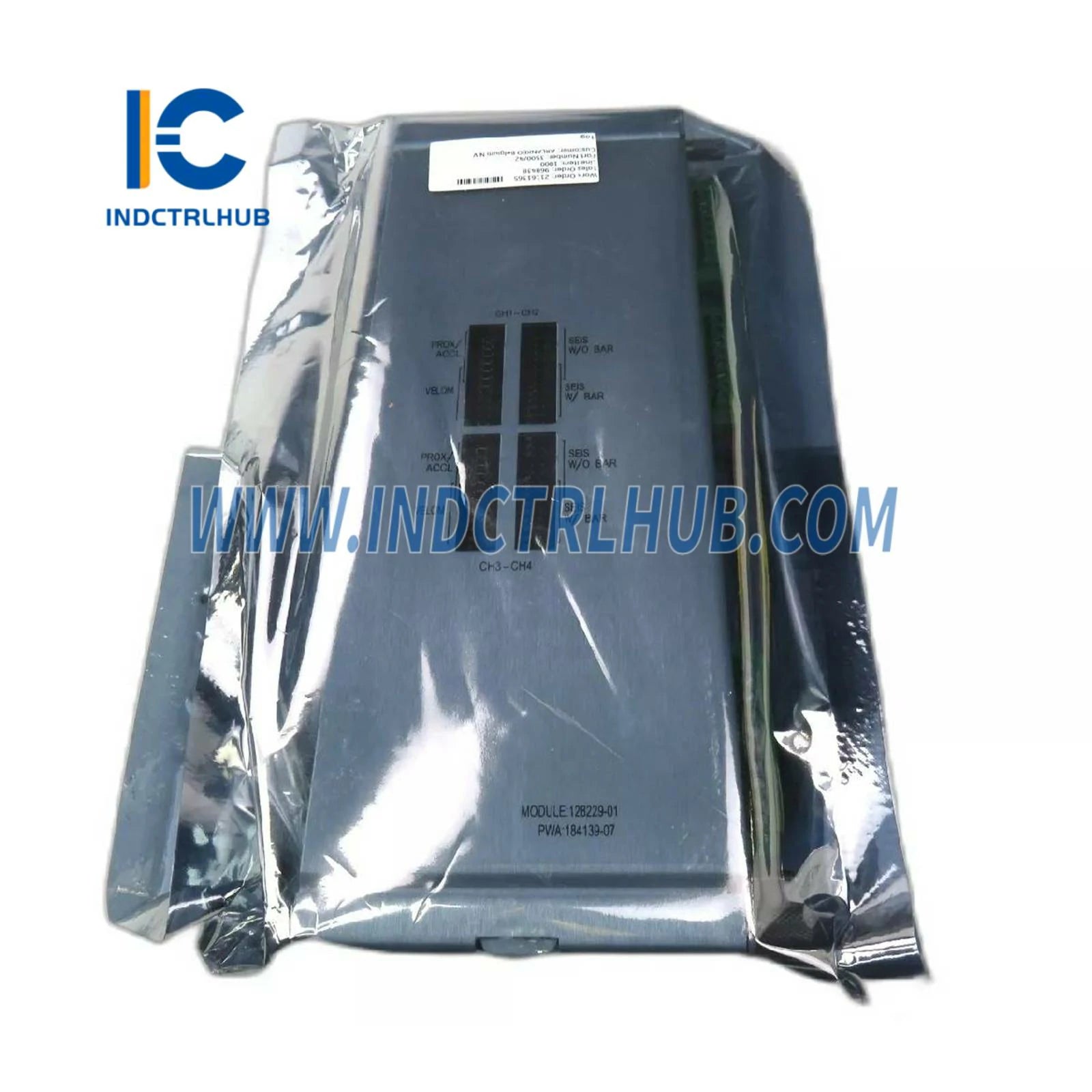

Módulo de I/O Prox/Sísmico con Terminaciones Internas |
🔹 Información de Pedido
|
Modelo de monitor |
3500/42 - AA - BB |
|---|---|
|
A: Tipo de módulo de E/S |
Ver tipos de módulo I/O |
|
B: Opción de Aprobación de Área Peligrosa |
00 - Ninguno |
|
01 - cNRTLus (Clase 1, División 2) |
|
|
02 - ATEX / IECEx / CSA (Clase 1, Zona 2) |
