Product Description
Descripción general del producto

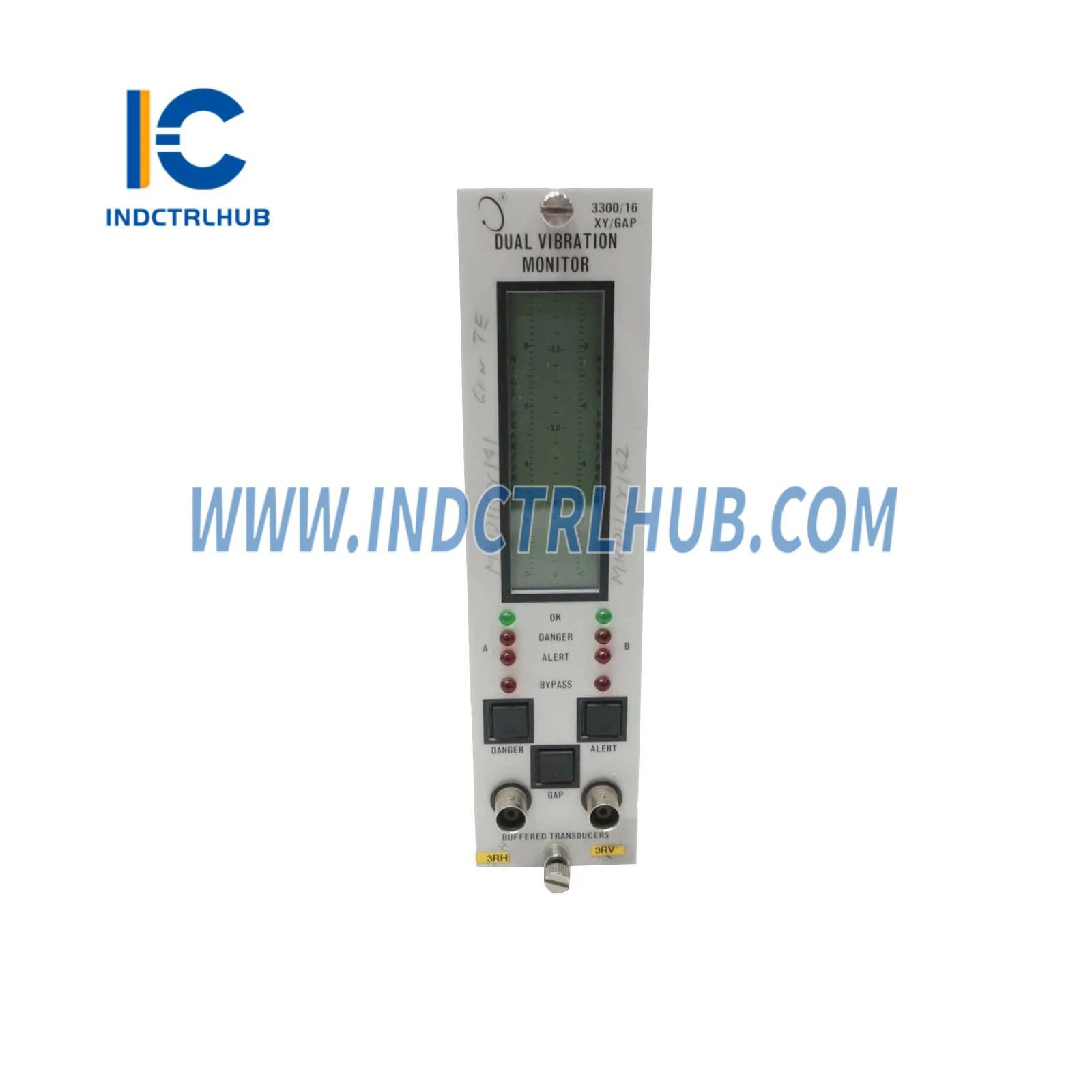

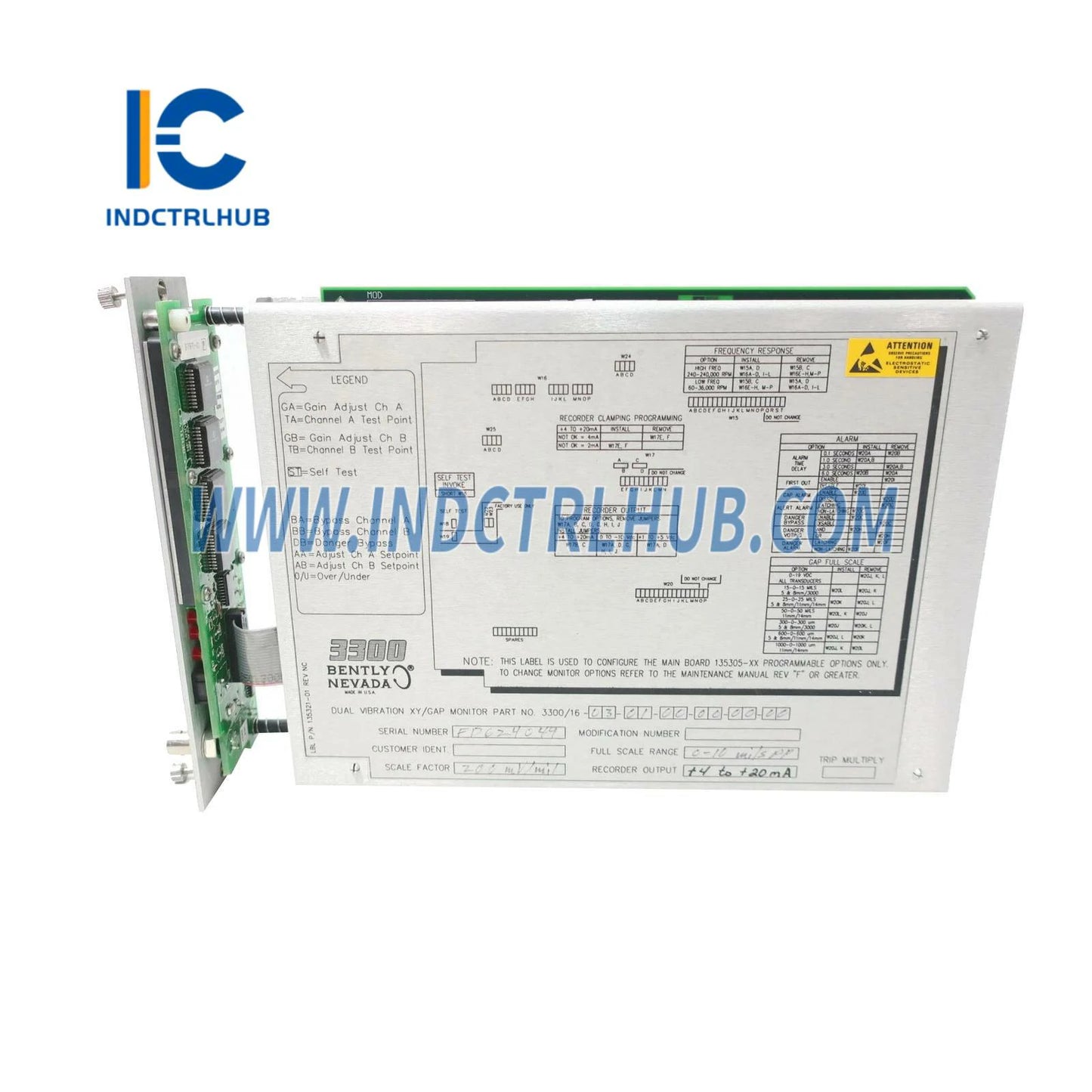

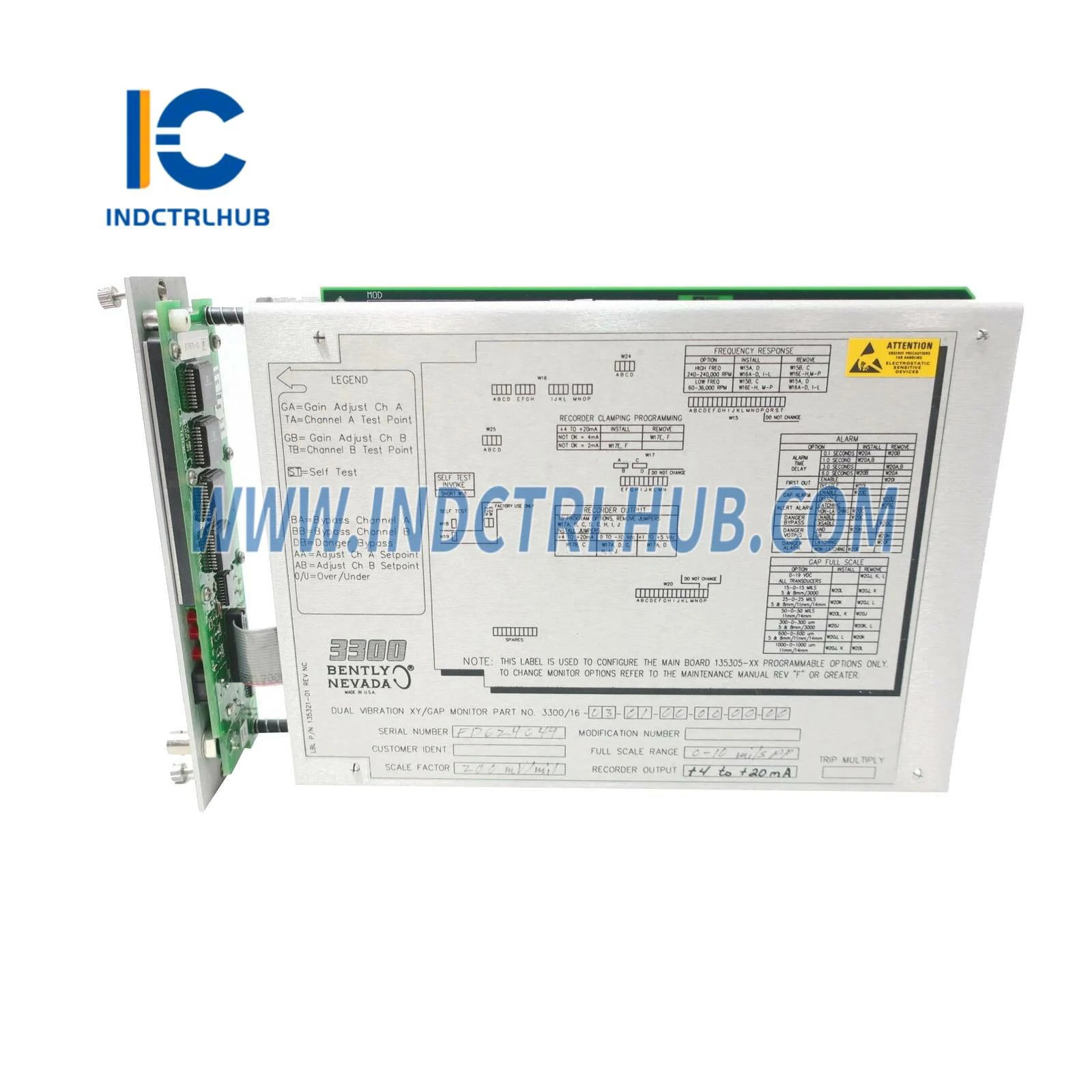

El Bently Nevada 3300/16-03-01-00-00 es un Monitor de Vibración Dual XY/GAP de la serie 3300/16, diseñado para medir y monitorear continuamente dos canales independientes de vibración radial y posición promedio del eje (gap). Aceptando entradas de dos sistemas de sonda de proximidad/Proximitor®, este monitor reemplaza al 3300/15 Monitor de Vibración Radial Dual al agregar alarmas de posición radial gap, mejorando la protección de maquinaria y las capacidades de monitoreo en aplicaciones industriales.
Información Técnica
| Artículo | Presupuesto |
|---|---|
| Fabricante | Bently Nevada |
| Serie | 3300/16 |
| Modelo/Número de pieza | 3300/16-03-01-00-00 |
| Tipo de modelo | Monitor de Doble Vibración XY/GAP |
| Entradas de señal | Acepta una o dos señales de sonda de proximidad |
| Impedancia de entrada | 10 kΩ |
| Sensibilidad | 100 mV/mil (4 V/mm) o 200 mV/mil (8 V/mm), programable por el usuario |
| Consumo de energía | 2 vatios (nominal) |
| Temperatura de operación | 0°C a +65°C (+32°F a +150°F) |
| Temperatura de almacenamiento | -40°C a +85°C (-40°F a +185°F) |
| Humedad relativa | Al 95%, no condensante |
| Requisitos de espacio | Una posición de rack (cualquier posición excepto 1 y 2, reservadas para la Fuente de Alimentación y el Monitor del Sistema, respectivamente) |
| Peso | 1 kg (2,2 libras) |
Información de Pedido
- Modelo: 3300/16 XY/GAP Monitor de Doble Vibración
- Formato de pedido: 3300/16-AXX-BXX-CXX-DXX-EXX-FXX
- Descripción de Opciones:
- A: Opción de Rango a Escala Completa
- 01: 0-3 mils pico a pico (pp)
- 02: 0-5 milésimas de pulgada por pulgada
- 03: 0-10 milésimas de pulgada pp
- 04: 0-15 milésimas de pulgada por pulgada
- 05: 0-20 milésimas de pulgada pp
- 11: 0-100 µm pp
- 12: 0-150 µm pp
- 13: 0-200 µm pp
- 14: 0-400 µm pp
- 15: 0-500 µm pp
- B: Opción de Entrada del Transductor
- 01: 3300 8 mm, 3300 XL 8 mm, o 7200 5 mm y 8 mm Sensor Proximitor, 200 mV/mil
- 02: Sensor Proximitor 3000, 200 mV/mil (Requiere configuración de fuente de alimentación de -18 Vdc o convertidor de potencia)
- 03: 7200 11 mm Proximitor® Sensor (no XL), 100 mV/mil
- 04: 3300 XL 11 mm, 7200 14 mm, o 3300 HTPS Proximitor® Sensor, 100 mV/mil
- 05: Sensor Proximitor® 3300 XL NSv y 3300 RAM, 200 mV/mil
- Nota: Contacte a su oficina local si se utilizan transductores de la serie 3000 con transductores de las series 3300 y/o 7200 en el sistema.
- C: Opción de Relé de Alarma
- 00: Sin relés
- 01: Sellado con epoxi
- 02: Sellado herméticamente
- 03: Relé Cuádruple (solo sellado con epoxi)
- 04: Monitor de repuesto – Sin SIM/SIRM
- D, E, F: No especificado en las opciones proporcionadas; asumido como 00 (predeterminado o no aplicable)
- A: Opción de Rango a Escala Completa
Configuración Específica
- Modelo/Número de Parte: 3300/16-03-01-00-00
- Detalles de Configuración:
- A: 03 - Rango a escala completa: 0-10 mils pico a pico (pp)
- B: 01 - Entrada del transductor: 3300 8 mm, 3300 XL 8 mm, o 7200 5 mm y 8 mm Sensor Proximitor, 200 mV/mil
- C: 00 - Relé de Alarma: Sin Relés
- D: 00 - Aprobación de la Agencia: No requerida (se asume por defecto)
- E: 00 - Barrera de Seguridad: Ninguna (asumido por defecto)
