Product Description
Detalles del producto

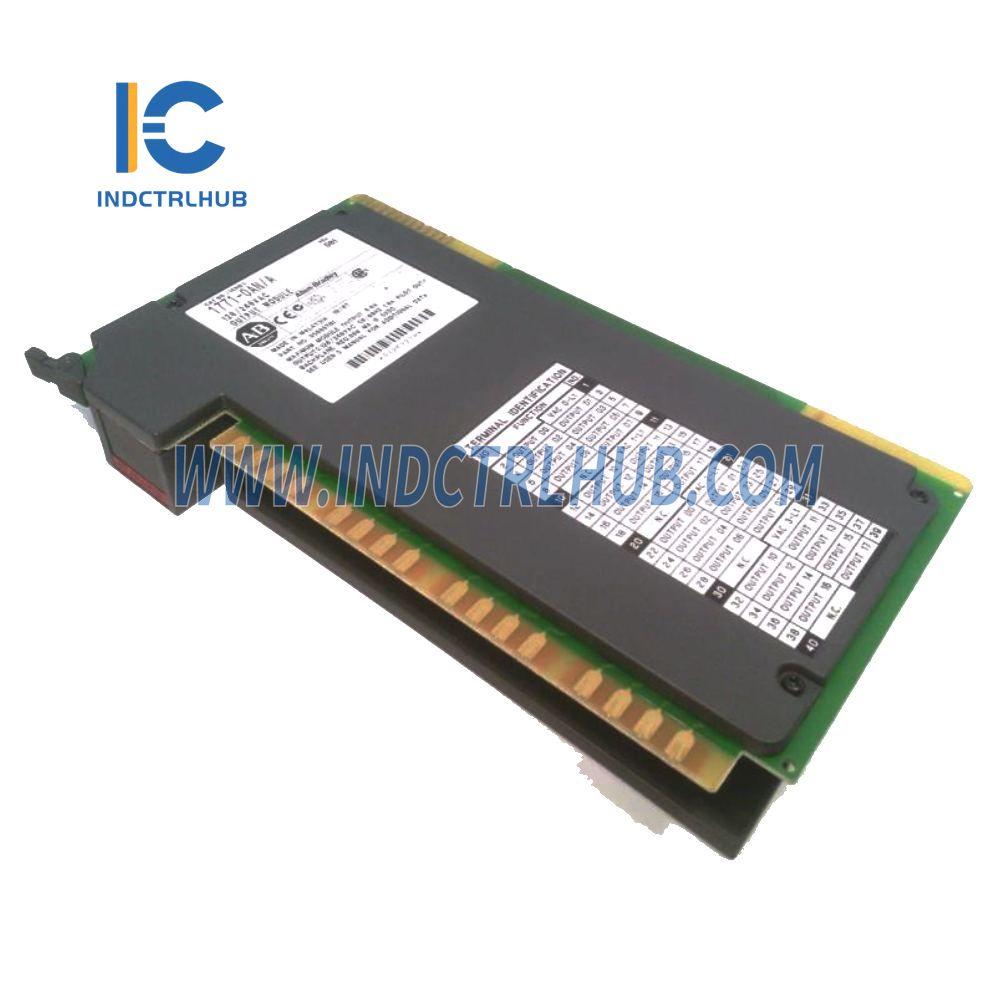

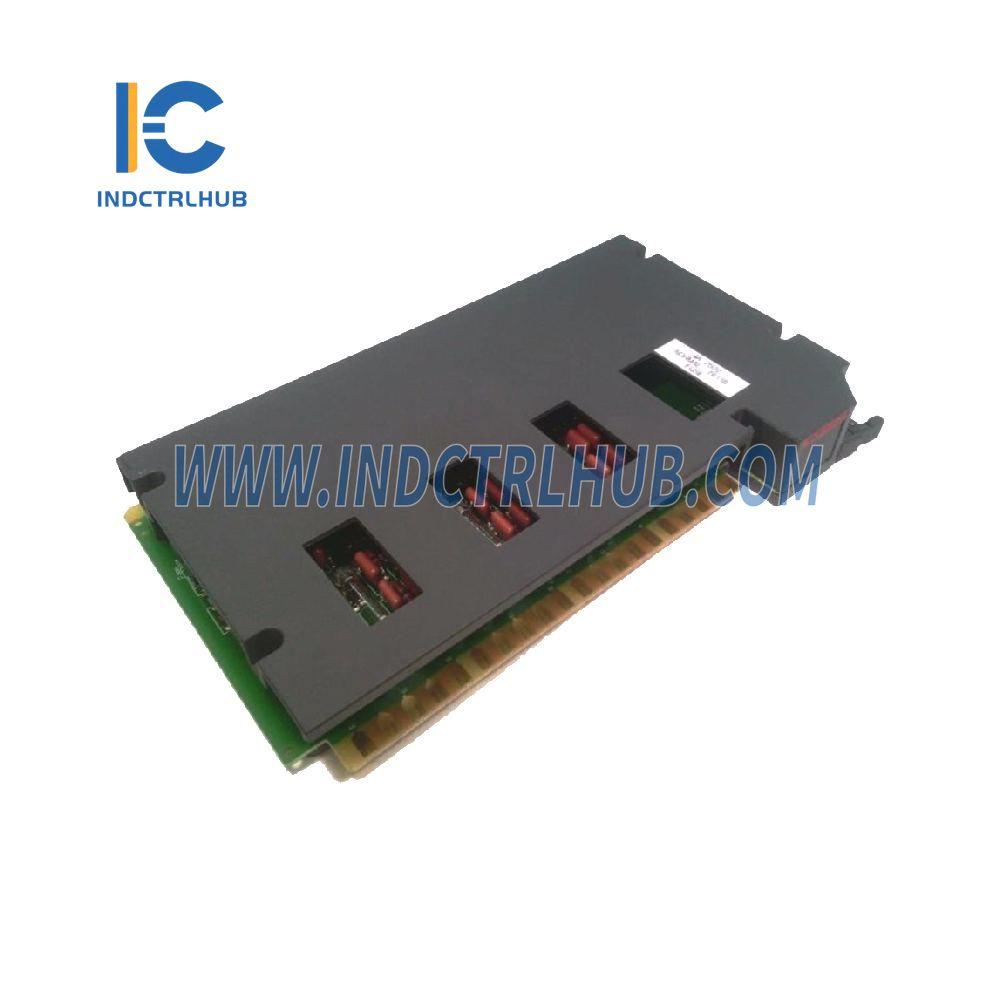

Fabricante: Allen-Bradley
Número de modelo/pieza: PLC5 1771-OAN
Descripción: Módulo de Salida AC
Presupuesto
| Atributo | Detalles |
|---|---|
| Salidas por módulo | 32 (4 grupos de 8) |
| Ubicación del módulo | Chasis de E/S 1771-A1B a -A4B o posterior, Chasis de E/S 1771-AM1, -AM2 |
| Rango de voltaje | 80V a 265V CA, 47-63Hz |
| Voltaje nominal | 120 V CA |
| Corriente de Salida Máxima | Por punto: 1.0A a 30°C, disminuye a 0.3A a 60°C Por grupo: 2.0A a 30°C, disminuye a 0.6A a 60°C Por módulo: 8.0A a 30°C, disminuye a 2.4A a 60°C |
| Corriente de Sobretensión Máxima | 10A durante 25ms a 1Hz y 30°C 10A durante 25ms a 0.5Hz y 60°C |
| Corriente de Carga Mínima | 10 mA por salida |
| Caída de Voltaje Máxima en Estado Conducido | 1,5 V CA (rms) a 1 A |
| Corriente de fuga máxima en estado apagado | 2.3mA por salida @ 230V CA, 60Hz 1.2mA por salida @ 120V CA, 60Hz |
| Retardo de la señal de salida | De Apagado a Encendido: 1.0ms Máx. De Encendido a Apagado: 9.3ms @ 60Hz, 11.0ms @ 50Hz (Máx.) |
| Disipación de potencia | 16.2W (Máx.), 1.0W (Mín.) |
| Disipación térmica | 55.4 BTU/hr (Máx.), 3.4 BTU/hr (Mín.) |
| Voltaje de aislamiento | Cumple o supera el estándar UL 508 y el estándar CSA C22.2 No. 142 |
| Corriente de placa base | 800mA @ 5V CC máximo |
| Temperatura de operación | 0°C a 60°C (32°F a 140°F) |
| Temperatura de almacenamiento | -40°C a 85°C (-40°F a 185°F) |
| Humedad relativa | 5% a 95% (no condensante) |
| Tamaño del cable | cable trenzado de 14 AWG (2mm²) (Máx) |
| Aislamiento | 3/64 pulgadas (1.2mm) máximo |
| Categoría | 1 |
| Clave | Entre 16 y 18 años |
| Fusibles | Cuatro fusibles de 4.0A, 250V de ruptura normal (1 por grupo) |
| Brazo de cableado de campo | Número de catálogo 1771-WN |
| Par de apriete del tornillo del brazo de cableado | 7–9 pulgadas-libras |
| Certificaciones | Certificado por CSA Certificado CSA Clase I, División 2 (Grupos A, B, C, D) Listado por UL Marcado CE (cumple con las directivas aplicables) |
| Instrucciones de Instalación | Consulte el manual 1771-5.31 |
