Descripción general del producto

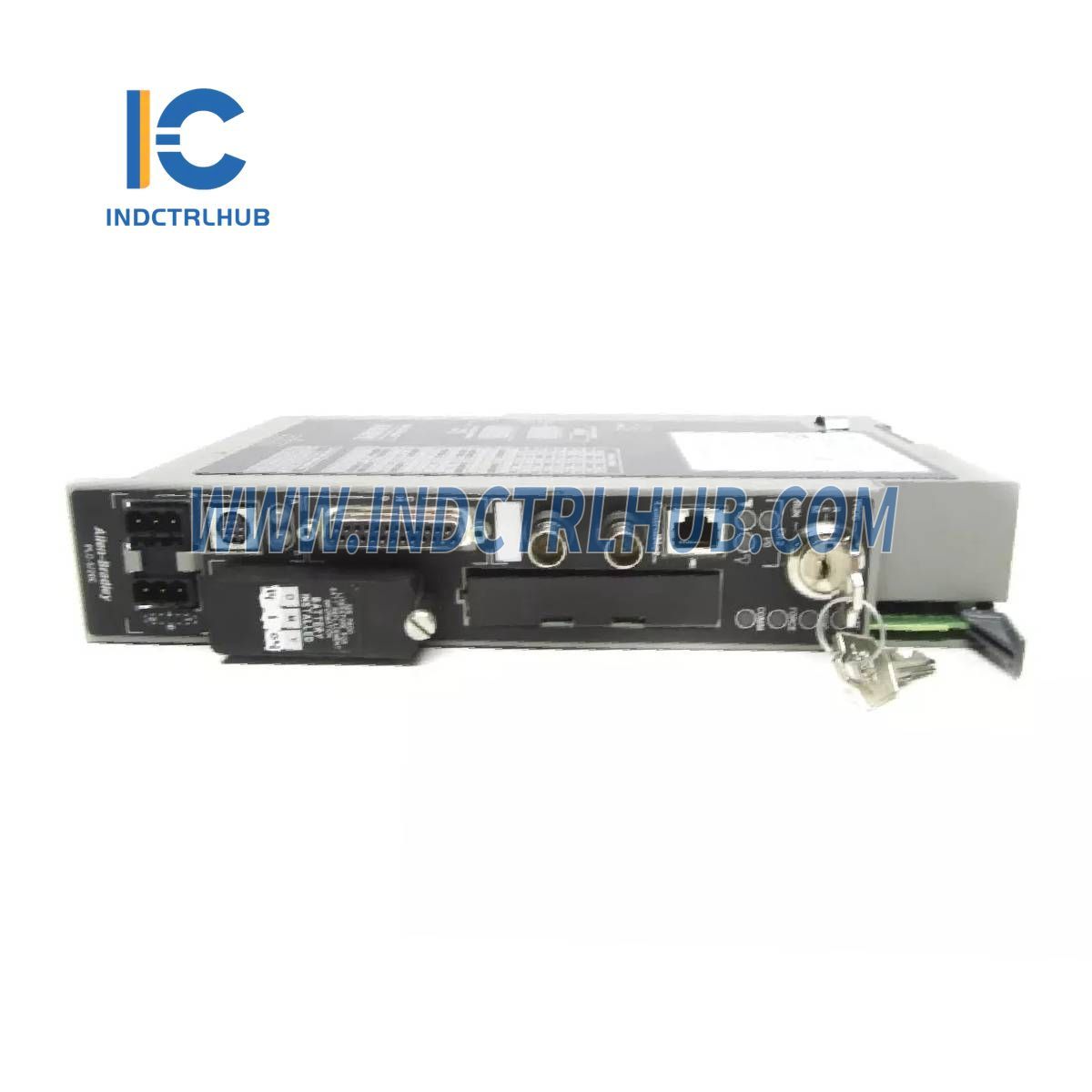

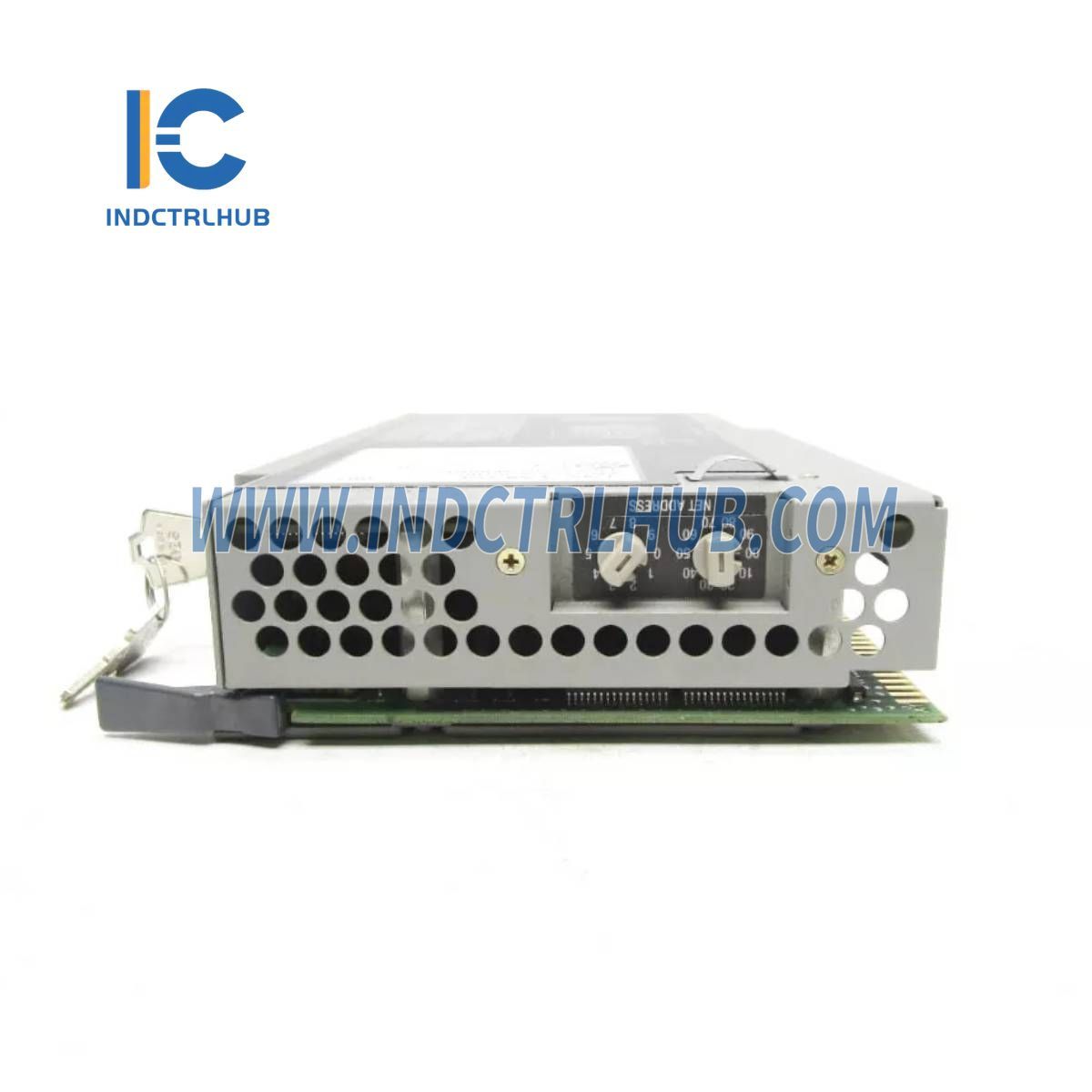

El Allen-Bradley 1785-L20C15 es un controlador programable diseñado para aplicaciones de automatización industrial. Proporciona un rendimiento confiable, múltiples opciones de comunicación y compatibilidad con varios módulos de E/S.
Especificaciones del Procesador
| Atributo |
1785-L20C15 |
| Corriente de placa base |
2,7 A a 5 V CC |
| Disipación de calor |
54 BTU/hora |
Calificaciones Ambientales
| Atributo |
Especificación |
| Temperatura de operación |
0–60 °C (32–140 °F) |
| Temperatura de almacenamiento |
–40 a 85°C (–40 a 185°F) |
| Humedad relativa |
5–95% no condensante |
| Resistencia a la vibración |
2 g a 10–500 Hz |
| Resistencia a los golpes |
Operativo: 30g, No operativo: 50g |
Compatibilidad Electromagnética
-
Emisiones: CISPR 11, Grupo 1, Clase A
-
Inmunidad ESD: IEC 61000-4-2, descargas de contacto de 4kV
-
Inmunidad a RF Radiada: IEC 61000-4-3, 10V/m, 3V/m Bandas de Difusión (30MHz a 1000MHz)
-
Inmunidad EFT/B: IEC 61000-4-4, +2kV a 5kHz en puertos de comunicación
-
Inmunidad a Sobretensiones: IEC 61000-4-5, +2kV línea-tierra (CM) en puertos de señal
-
Inmunidad RF realizada: IEC 61000-4-6, 10Vrms con onda sinusoidal de 1kHz (150kHz a 30MHz)
Cierre y Cronometraje
-
Clasificación del tipo de cerramiento: Ninguno (estilo abierto)
-
Reloj/Calendario de Hora del Día:
-
Variación máxima a 60°C: ±5 min/mes
-
Variación Típica a 20°C: ±20 seg/mes
-
Precisión de Temporización: 1 escaneo de programa
Cartuchos Disponibles
-
1785-CHBM: Cartucho de Copia de Seguridad en Caliente ControlNet (Requerido para cada procesador en un sistema de copia de seguridad en caliente)
-
1785-RC: Cartucho de Relé
Módulos de Batería y Memoria
| Componente |
Modelo |
| Batería |
Allen-Bradley 1770-XYC |
| Módulos de memoria |
1785-ME32, 1785-ME64, 1785-M100 |
I/O y direccionamiento de hardware
| Configuración |
Compatibilidad de Módulos |
| 2 ranuras |
Cualquier combinación de módulos de 8 pt; los módulos de 16 pt deben ser pares de E/S (No módulos de 32 pt) |
| 1 ranura |
Cualquier combinación de módulos de 8 o 16 puntos; los módulos de 32 puntos deben ser pares de E/S. |
| 1/2 ranura |
Cualquier combinación de módulos de 8, 16 o 32 puntos |
-
Módulos de E/S compatibles: Bulletin 1771 E/S, 1794 E/S, 1746 E/S y 1791 E/S (módulos de 8, 16, 32 puntos e inteligentes)
Opciones de Comunicación
- De serie
- DH+
- DH usando 1785-KA
- E/S remotas
- ControlNet
Categorías de cableado
| Componente |
Categoría de cable |
| Cartucho de relé |
Categoría 14 |
| Cableado general |
Categoría 24 |
Instalación y Peso
-
Ubicación: 1771-A1B, -A2B, -A3B, -A3B1, -A4B chasis (Slot más a la izquierda)
-
Peso: 1.45 kg (3 lbs, 3 oz)
Clave
- Entre 40 y 42
- Entre 54 y 56
Certificaciones (Cuando el producto está marcado)
| Proceso de dar un título |
Cumplimiento |
| UL |
Equipo de Control Industrial Listado por UL |
| CSA |
Equipo de Control de Procesos Certificado por CSA |
| CSA (Clase I, Div 2) |
Certificado para ubicaciones peligrosas (grupos A, B, C, D) |
| ESTE |
Directiva EMC 89/336/CEE (EN 50081-2, EN 50082-2), Directiva LVD 73/23/CEE (EN 61131-2) |
| C-Tick |
Ley de Radiocomunicaciones de Australia, cumplimiento de AS/NZS 2064 |
