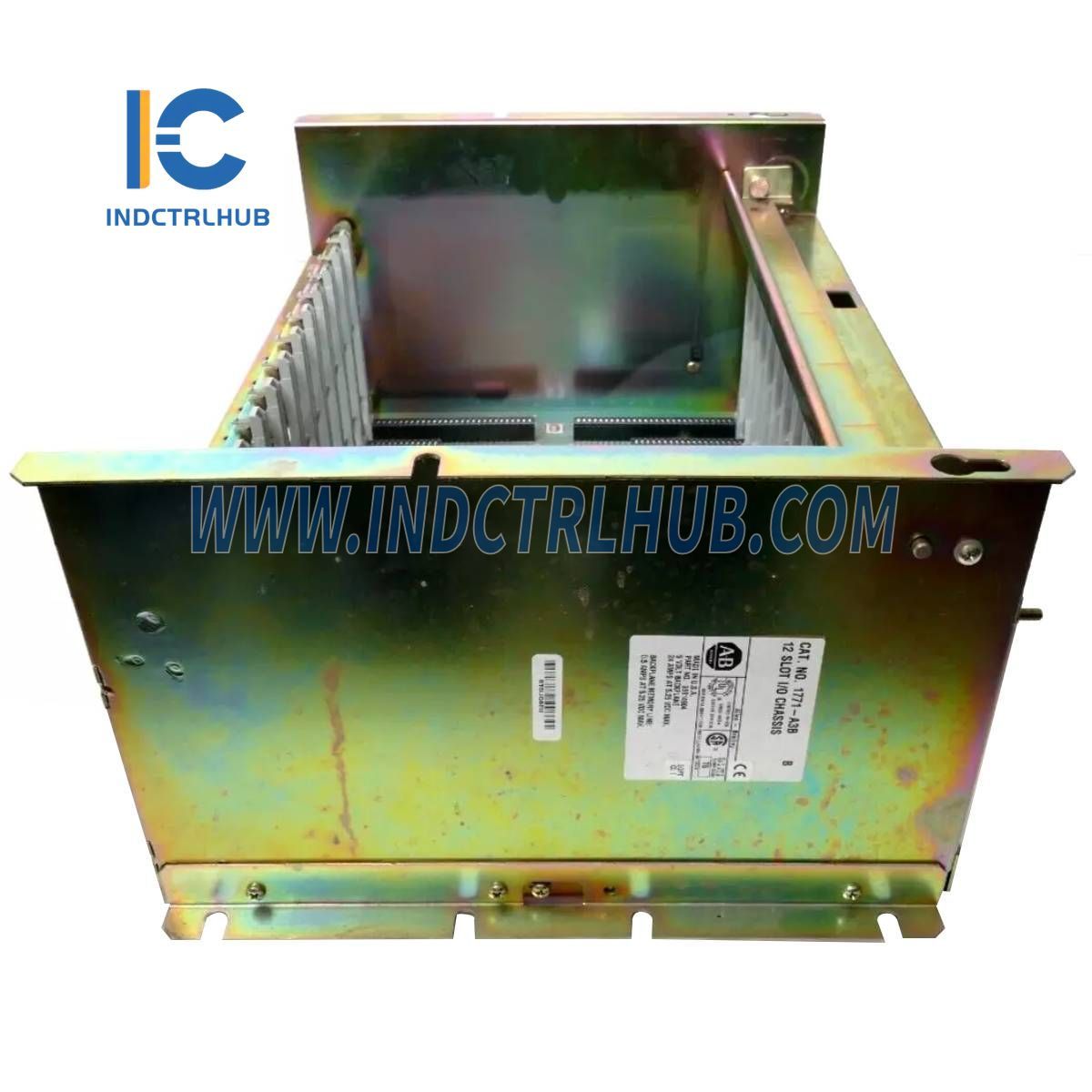

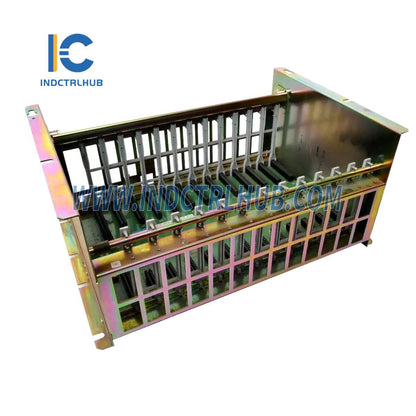

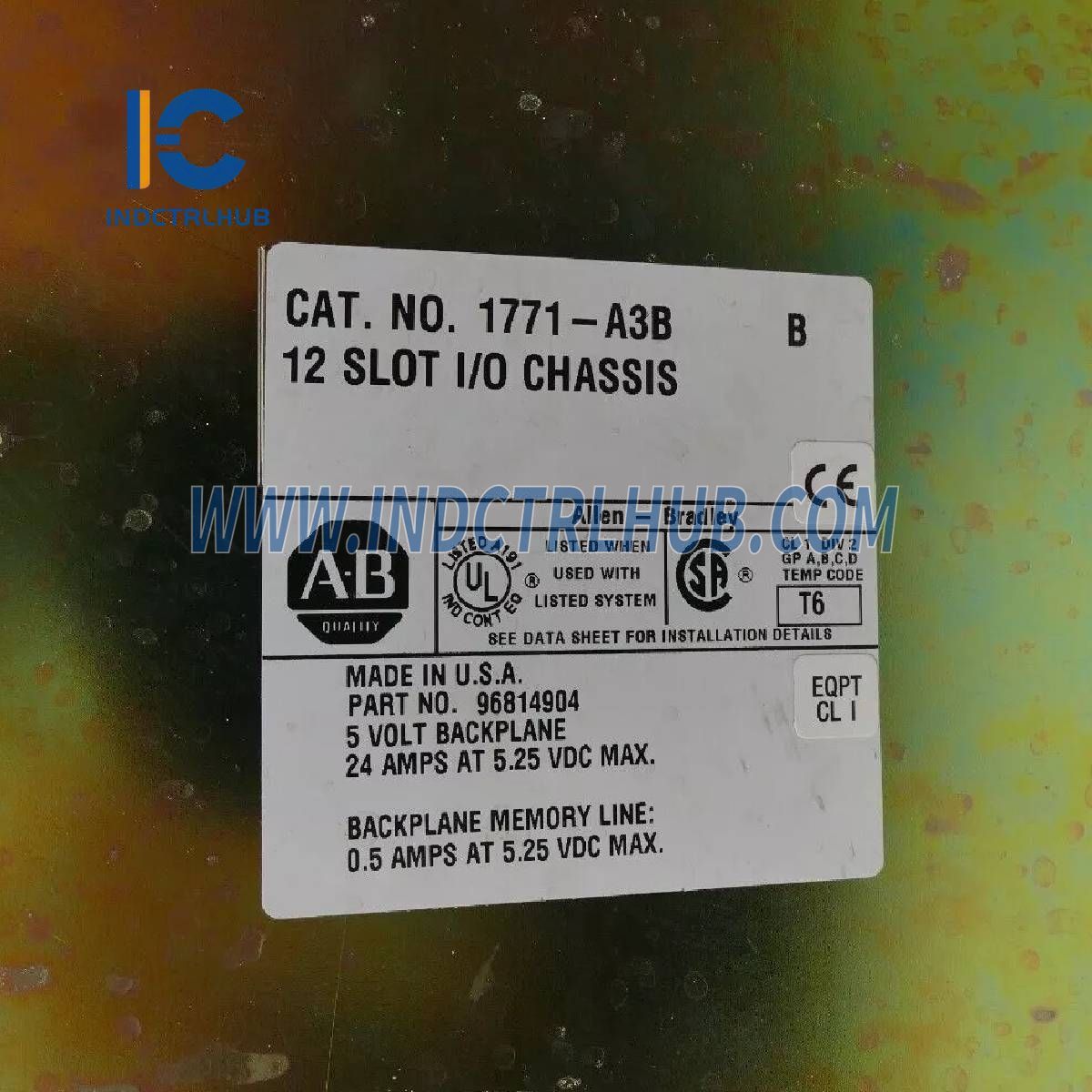

Chasis de E/S Allen-Bradley 1771-A3B
El Allen-Bradley 1771-A3B es un chasis I/O de 12 ranuras diseñado para albergar módulos I/O de la serie 1771 para sistemas PLC-5. Proporciona comunicación y distribución de energía confiables para los módulos conectados.
Especificaciones Técnicas
Compatibilidad de Chasis y Módulo
| Atributo | Especificación |
|---|---|
| Compatibilidad de Módulos | Módulos de E/S 1771 |
| Número de ranuras | 12 |
| Opciones de montaje | montaje en rack de 19 pulgadas o montaje en panel trasero |
| Dimensiones (H x W x D) | 339 x 484 x 217 mm (13.53 x 19.0 x 8.5 in) |
| Peso | 8,7 kg (19,1 libras) |
Comunicación y Poder
| Atributo | Especificación |
|---|---|
| Ubicación del módulo | chasis I/O 1771, ranura más a la izquierda |
| Distancia del chasis |
2500 ft @ 230.4K Baud 5000 ft @ 115.2K Baud 10,000 ft @ 57.6K Baud |
| Cable de interconexión | 1770-CD |
| Disipación de potencia | 5 vatios |
| Disipación térmica | 17,06 BTU/hora |
| Corriente de placa base | 1,0 A a 5 V |
| Clave |
Conector Superior: Entre 54 y 56 Conector Inferior: Entre 16 y 18 |
Condiciones Ambientales
| Atributo | Especificación |
|---|---|
| Temperatura de operación | 0 a 60°C (32 a 140°F) |
| Temperatura de almacenamiento | -40 a 85°C (-40 a 185°F) |
| Humedad relativa | 5% a 95% (no condensante) |
Cableado de Campo y Certificación
| Atributo | Especificación |
|---|---|
| Brazo de cableado de campo | Cat. Núm. 1771-WB |
| Par de apriete del tornillo del brazo de cableado de campo | 7-9 libras-pulgadas |
| Tamaño del conductor | 20 AWG (0.5mm²) cobre trenzado, 1 cable por terminal |
| Cable de E/S remota | Cable azul (suministrado por el usuario) |
| Interruptor de reinicio del bastidor | 8252-A-B Número de parte 740018-2315052-A-B Cat. No. 1770-XT |
| Resistor de Terminación | 20 AWG (0.5mm²) con aislamiento máximo de 3/64" (1.2mm) |
