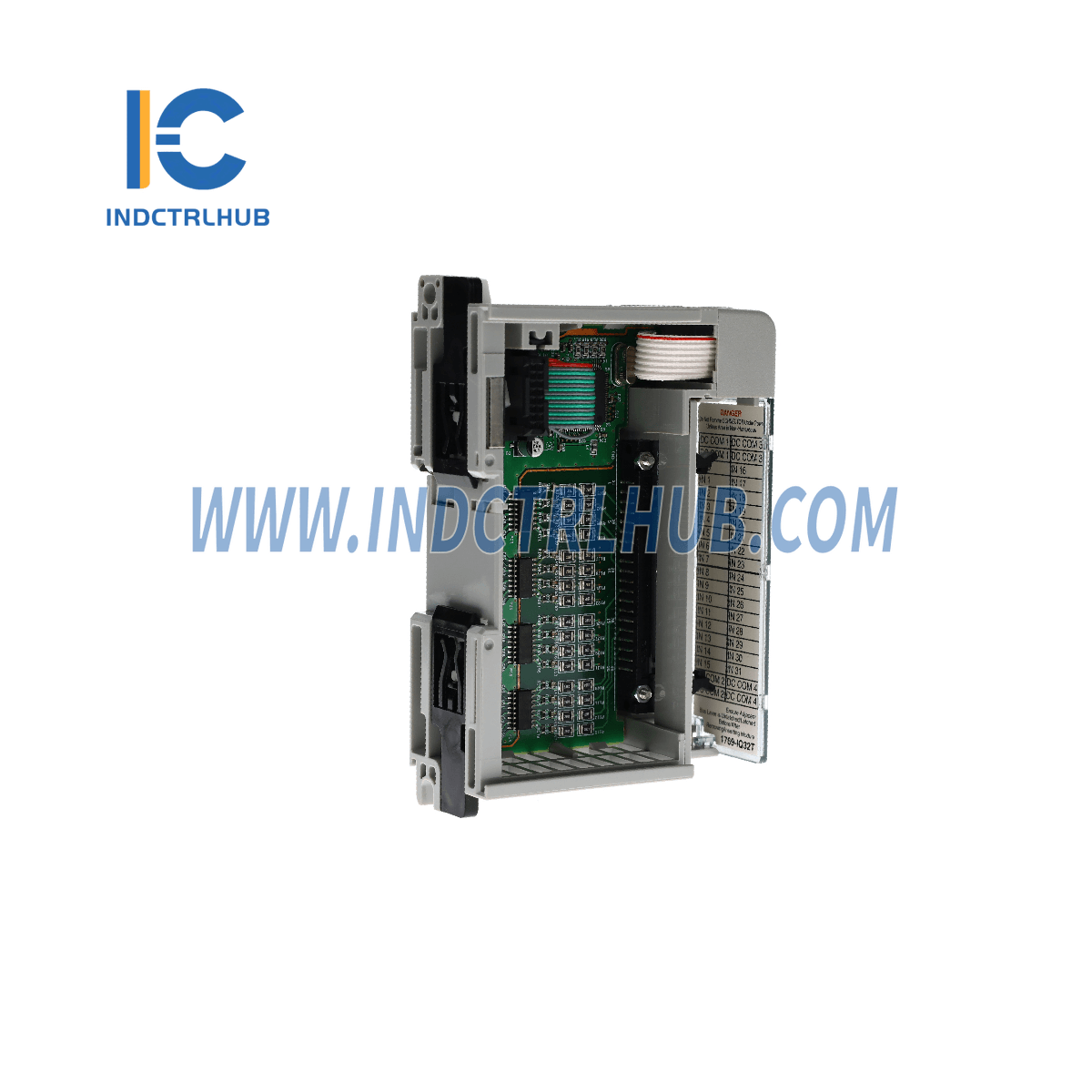

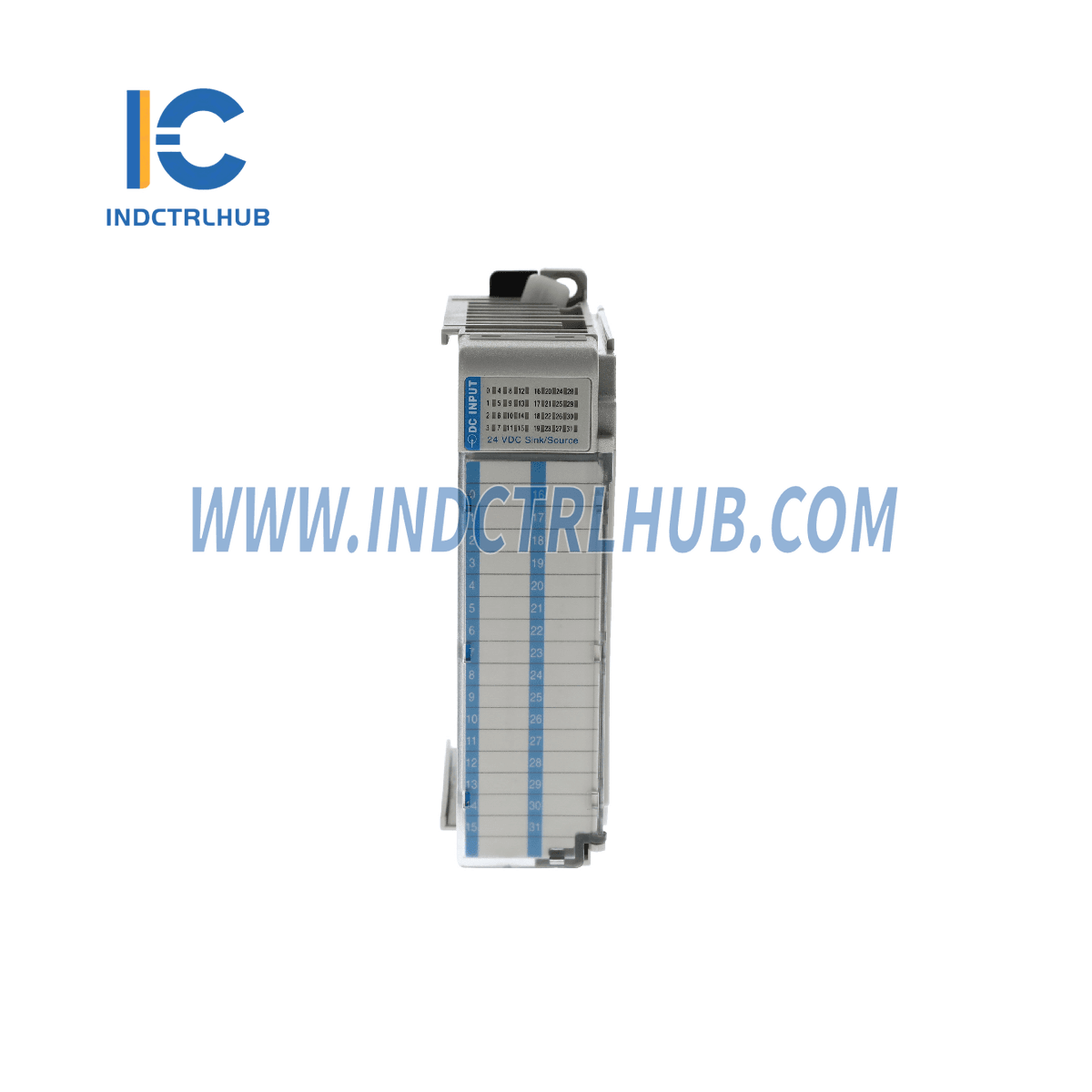

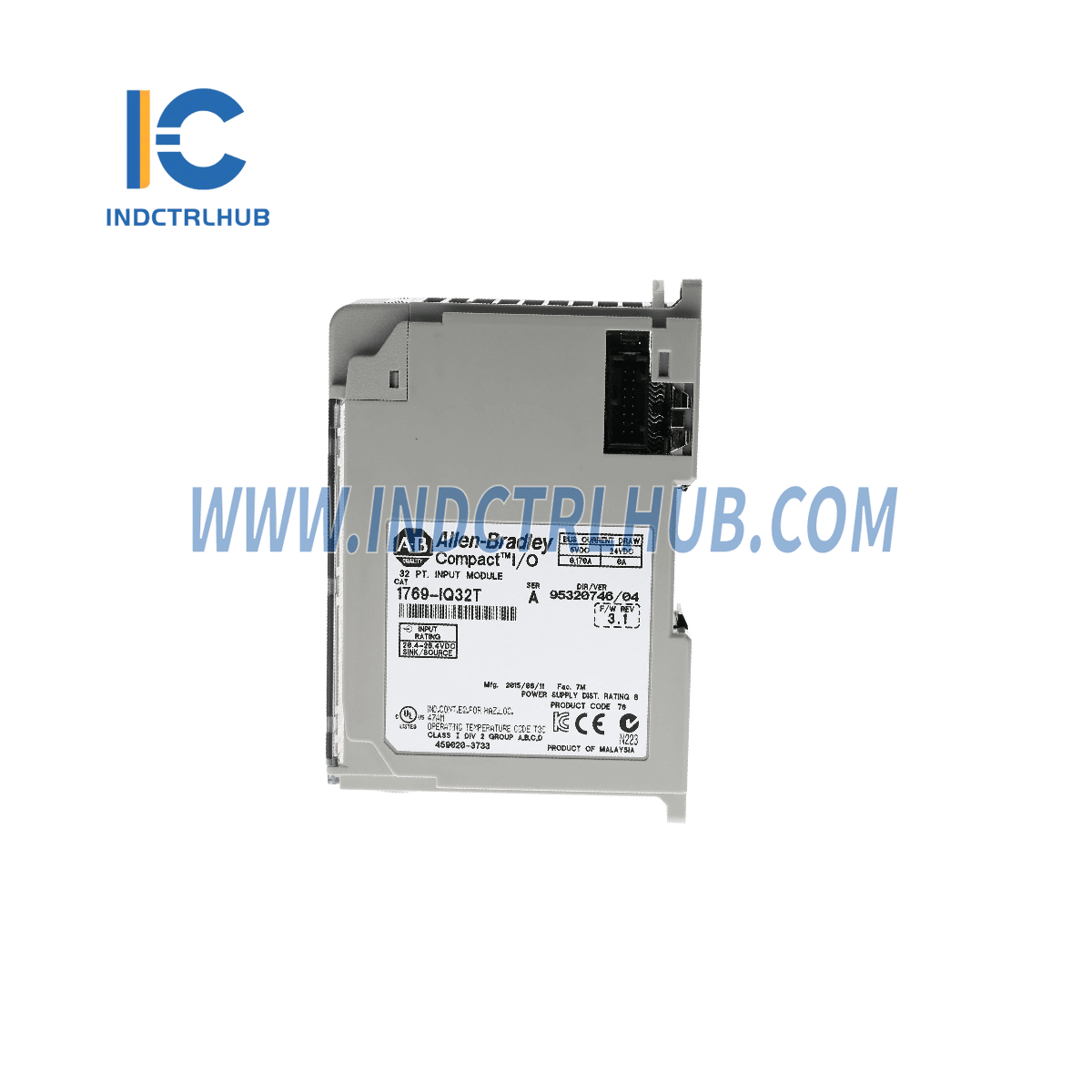

Product Description
Descripción general del producto
- Fabricante: Allen-Bradley
- Número de modelo/pieza: 1769-IQ32T
- Tipo de Modelo: Módulo Terminado de Entrada Digital de 32 Puntos 24VDC CompactLogix
Especificaciones Generales
| Atributo | 1769-IQ32T |
|---|---|
| Dimensiones (alto x ancho x profundidad) | 118 mm (altura) x 87 mm (profundidad) x 35 mm (ancho) |
| Altura (con pestañas de montaje) | 138 mm (5,43 pulgadas) |
| Peso de Envío Aproximado | 230 g (0,51 libras) |
| Temperatura de almacenamiento | -40°C a +85°C (-40°F a +185°F) |
| Temperatura de operación | 0°C a +60°C (32°F a +140°F) |
| Humedad de funcionamiento | 5% a 95% no condensante |
| Altitud de operación | 2000 metros (6561 pies) |
| Resistencia a la vibración | Operando: 10 a 500 Hz, 5G, 0.030 pulgadas máximo pico a pico |
| Resistencia a los golpes | Operativo: 30G montado en panel (20G montado en riel DIN), No operativo: 40G montado en panel (30G montado en riel DIN) |
| Certificaciones de Agencia | Certificado C-UL (bajo CSA C22.2 No. 142), listado UL 508, conforme a CE para todas las directivas aplicables. |
| Clase de Ambiente Peligroso | Clase I, División 2, Ubicación Peligrosa, Grupos A, B, C, D (UL 1604, C-UL bajo CSA C22.2 No. 213) |
| Emisiones Radiadas y Conductivas | EN50081-2 Clase A |
Cumplimiento Eléctrico / EMC
| Especificación | Valor |
|---|---|
| Inmunidad ESD (IEC 61000-4-2) | contacto de 4 kV, aire de 8 kV, indirecto de 4 kV |
| Inmunidad Radiada (IEC 61000-4-3) | 10 V/m, 80 a 1000 MHz, 80% de modulación de amplitud |
| Ráfaga Transitoria Rápida (IEC 61000-4-4) | 2 kV, 5 kHz |
| Inmunidad a Sobretensiones (IEC 61000-4-5) | 2 kV modo común, 1 kV modo diferencial |
| Inmunidad conducida (IEC 61000-4-6) | 10 V, 0,15 a 80 MHz |
Especificaciones de Entrada
| Atributo | 1769-IQ32T |
|---|---|
| Categoría de voltaje | 24V CC (sumidero/fuente) |
| Rango de Voltaje de Operación | 20.4 a 26.4V CC a 60°C (140°F) |
| Número de entradas | 32 |
| Consumo de Corriente del Bus (máx.) | 170 mA a 5V CC (0.85 W) |
| Disipación de calor | 4,77 vatios totales |
| Filtro digital | APAGADO a ENCENDIDO: 0 s, 100 µs, 500 µs, 1 ms, 2 ms, 4 ms, 8 ms, ENCENDIDO a APAGADO: 0 s, 100 µs, 500 µs, 1 ms, 2 ms, 4 ms, 8 ms |
| Retraso de hardware | En retraso: 0.1 ms (típico), 0.42 ms (máx), Fuera de retraso: 0.25 ms (típico), 1.0 ms (máx) |
| Voltaje en estado de apagado (máx.) | 11 V CC |
| Corriente en estado de apagado (máx.) | 1,7 mA |
| Voltaje en estado activo (mín.) | 19 V CC |
| Corriente en estado activo (mín.) | 3,0 mA |
| Corriente de arranque (máx.) | 5 mA |
| Impedancia nominal | 5,6 kΩ |
| Clasificación de Distancia de Suministro de Energía | 8 (el módulo no puede estar a más de 8 módulos de la fuente de alimentación o del controlador) |
Aislamiento y Grupos
| Atributo | 1769-IQ32T |
|---|---|
| Aislamiento de Punto de Entrada a Bus | Verificado por una de las siguientes pruebas dieléctricas: 1200V CA durante 1 seg o 1697V CC durante 1 seg, 75V CC de voltaje de trabajo (aislamiento reforzado de Clase 2 según IEC) |
| Grupos aislados | Grupo 1: entradas 0 a 7, Grupo 2: entradas 8 a 15, Grupo 3: entradas 16 a 23, Grupo 4: entradas 24 a 31 (Los grupos aislados operan en configuraciones de sumidero o fuente) |
| Grupo de Entrada a Aislamiento de Grupo de Entrada | Verificado por una de las siguientes pruebas dieléctricas: 1200V CA durante 1 seg o 1697V CC durante 1 seg, 75V CC de voltaje de trabajo (aislamiento reforzado de Clase 2 según IEC) |
