Product Description
Información general
• Fabricante: Allen-Bradley
• Modelo/Número de pieza: 1756-IF16

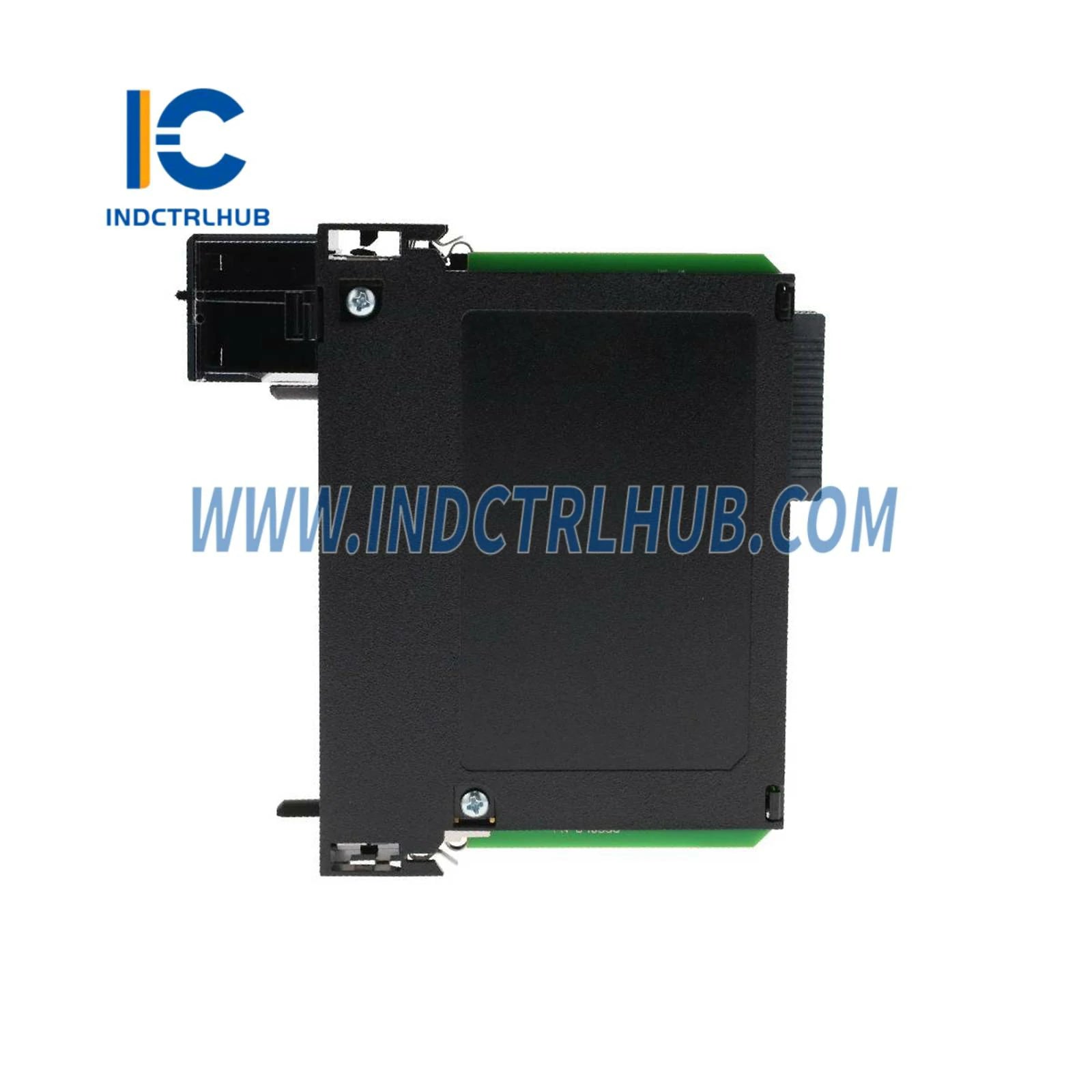

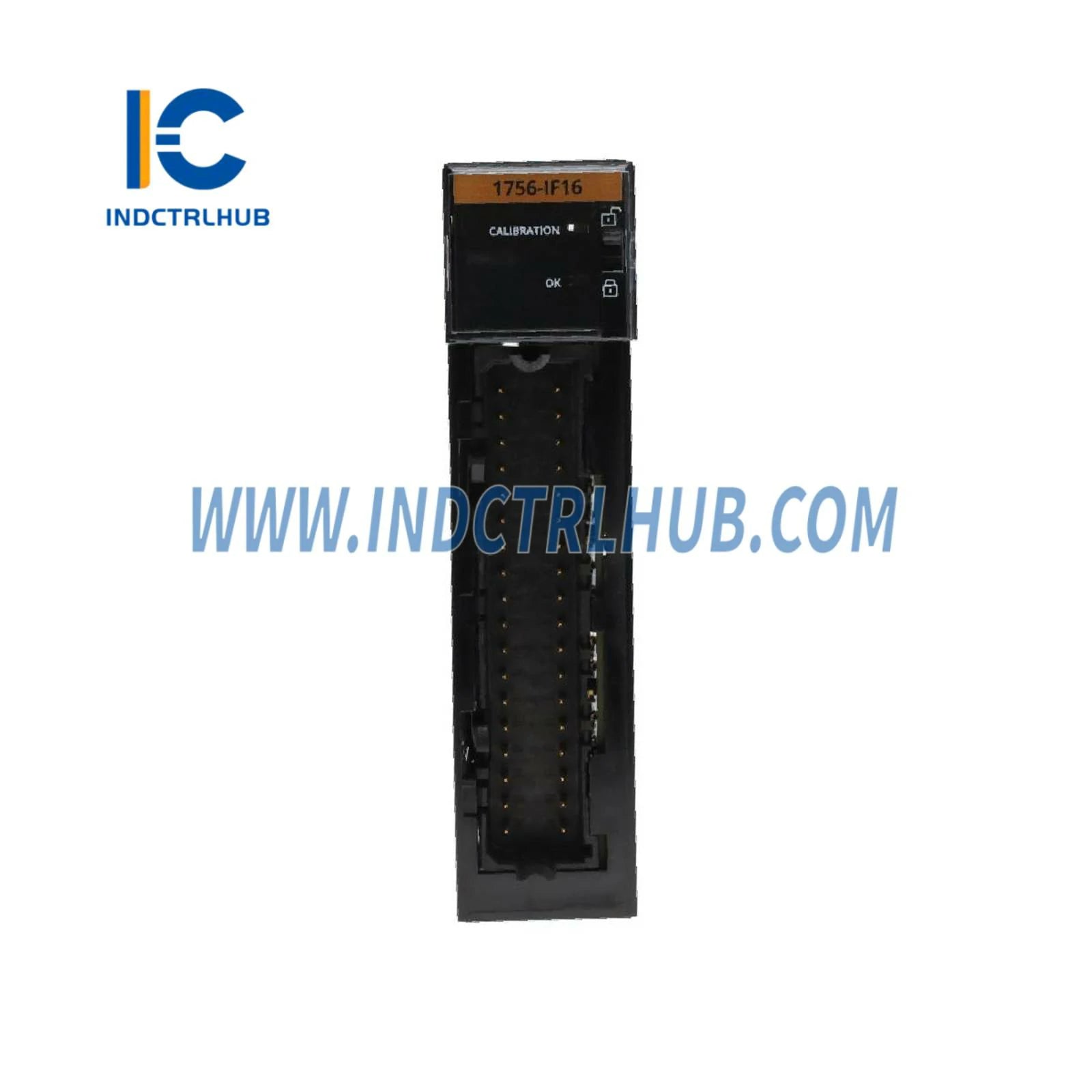

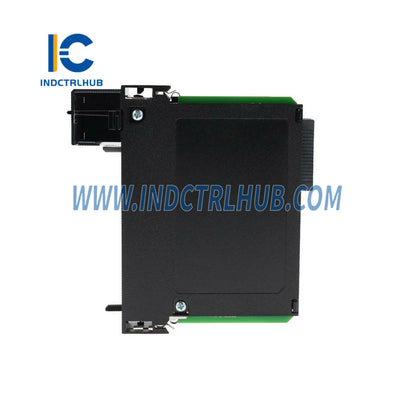

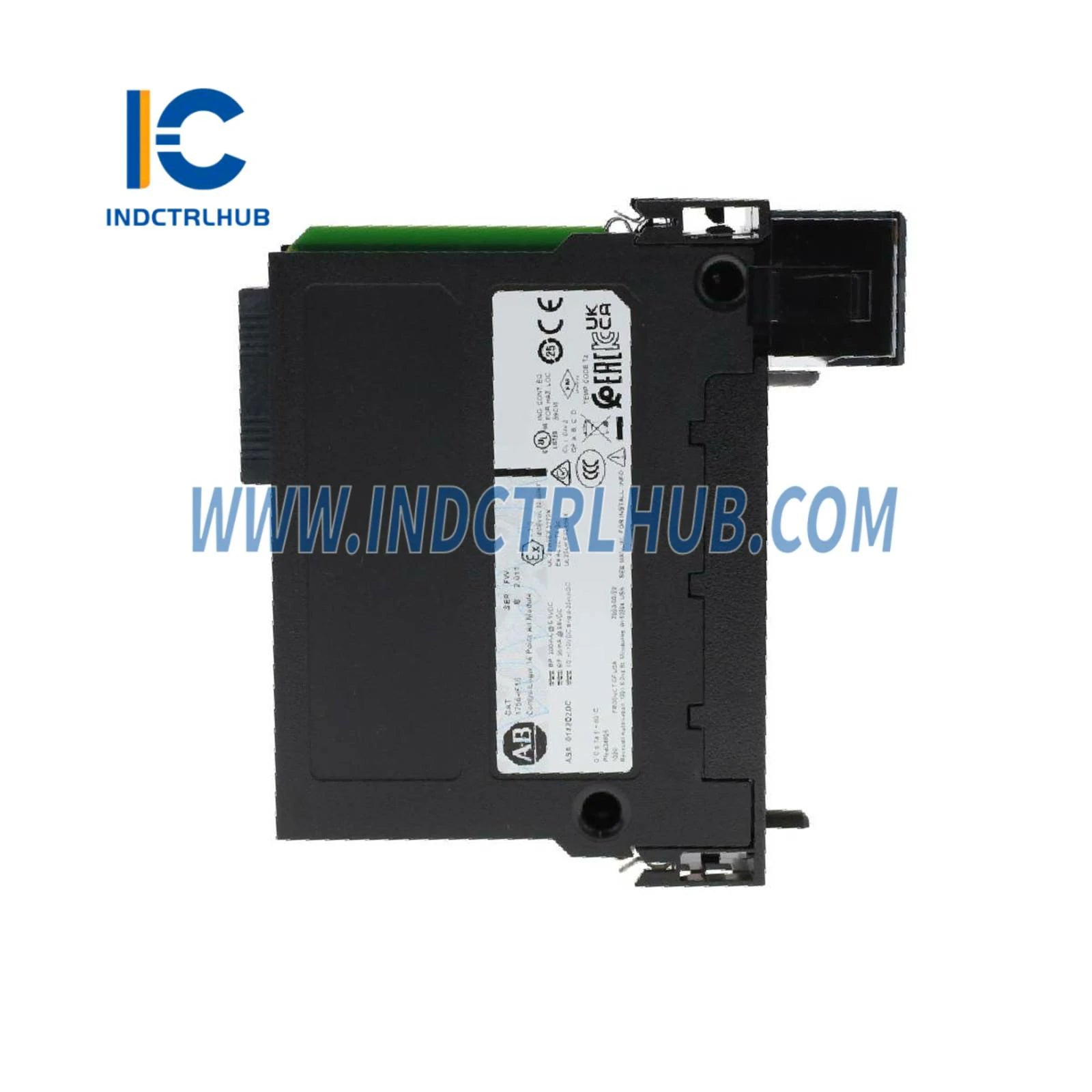

• Descripción: Módulo de Entrada Analógica
Especificaciones Técnicas
|
Atributo |
1756-IF16, 1756-IF16K |
|---|---|
|
Entradas |
16 de un solo extremo, 8 diferenciales o 4 diferenciales (alta velocidad) |
|
Rango de entrada |
±10V, 0…10V, 0…5V, 0…20 mA |
|
Resolución |
320 µV/count (15 bits + signo bipolar) @ ±10.25V 160 µV/count (16 bits) @ 0…10.25V 80 µV/count (16 bits) @ 0…5.125V 0.32 µA/cuenta (16 bits) @ 0…20.5 mA |
|
Consumo de corriente a 5,1 V |
200 mA |
|
Consumo de corriente a 24 V |
35 mA |
|
Potencia Total del Backplane |
1,86 pulgadas |
|
Clasificaciones de Voltaje y Corriente |
Placa de conexión: 5.1V CC (200 mA máx), 24V CC (35 mA máx) Rango de Voltaje de Entrada: -10…+10V Rango de Corriente de Entrada: 0…20mA Limitado a 100 VA |
|
Consumo de energía |
2,33 pulgadas |
|
Disipación de potencia |
Voltaje: 1,86 W Corriente: 3,53 W |
|
Disipación térmica |
Voltaje: 6.35 BTU/hr Actual: 12.06 BTU/hr |
|
Impedancia de entrada |
Voltaje: ≥10 MΩ Corriente: 249 Ω |
|
Tiempo de Detección de Circuito Abierto |
Corriente/tensión diferencial: Lectura de escala completa positiva en 5 s Corriente/tensión de un solo extremo: Los canales de números pares alcanzan el escalón positivo completo en 5 s, los canales de números impares alcanzan el escalón negativo completo en 5 s. |
|
Protección contra sobretensiones, Máx. |
Voltaje: 30 V CC Corriente: 8 V CC |
|
Rechazo de Ruido en Modo Normal |
>80 dB a 50/60 Hz |
|
Rechazo de Ruido de Modo Común |
>100 dB a 50/60 Hz |
|
Ancho de banda del canal |
15 Hz (-3 dB) |
|
Precisión Calibrada (25 °C) |
Voltaje: Mejor que 0.05% del rango Actual: Mejor que 0.15% del rango |
|
Deriva de compensación |
45 µV/°C |
|
Deriva de ganancia con la temperatura |
Voltaje: 15 ppm/°C Corriente: 20 ppm/°C |
|
Error del módulo |
Voltaje: 0.1% del rango Actual: 0.3% del rango |
|
Tiempo de Escaneo de Entrada del Módulo, Mín |
16 pt de un solo extremo: 16…488 ms 8 pt diferencial: 8…244 ms 4 pt diferencial: 5…122 ms |
|
Alarma de Datos a Bordo |
Sí |
|
Escalando a Unidades de Ingeniería |
Sí |
|
Muestreo de Canal en Tiempo Real |
Sí |
|
Formato de datos |
Modo entero (justificado a la izquierda, complemento a 2) IEEE de punto flotante de 32 bits |
|
Método de Conversión de Módulo |
Sigma-Delta |
|
Voltaje de aislamiento |
250V (continuo), Tipo de aislamiento básico (Entradas-a-Placa de conexión) No hay aislamiento entre las entradas individuales |
|
Codificación de módulos |
Electrónico, configurable por software |
|
Bloque de terminales extraíble |
1756-TBCH, 1756-TBS6H |
|
Clave RTB |
Mecánico definido por el usuario |
|
Ancho de ranura |
1 |
|
Tamaño del cable |
Compatible con 1756-TBCH |
