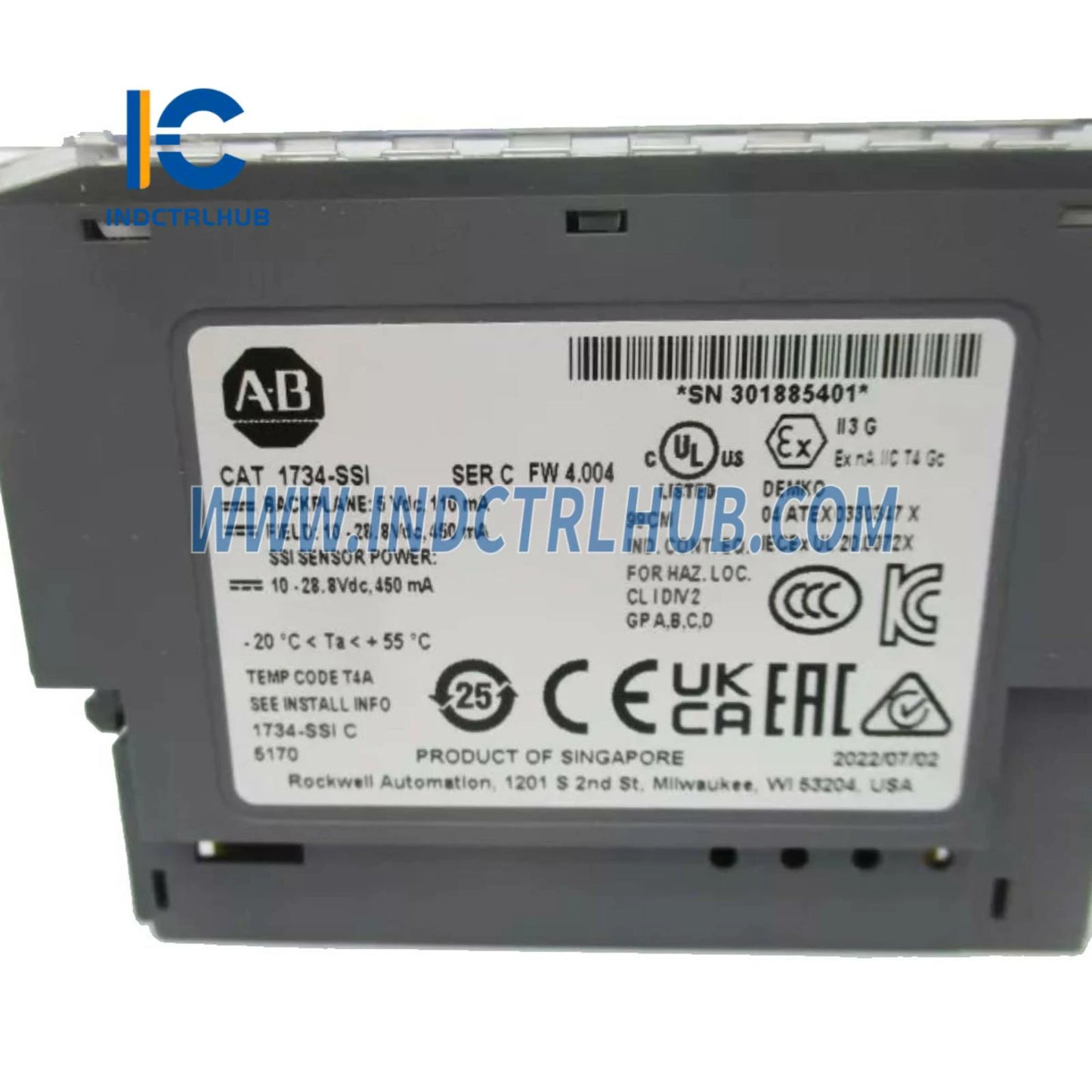

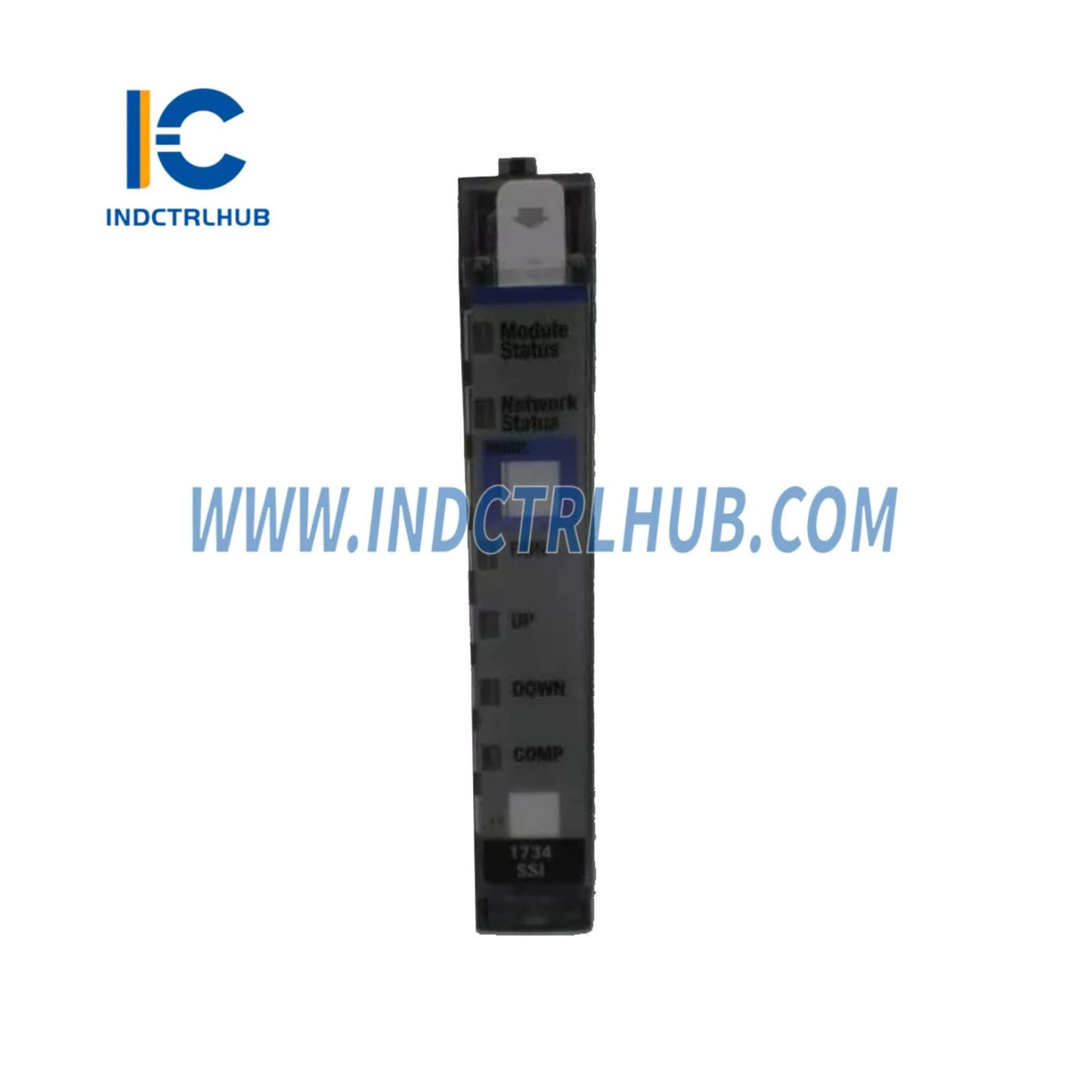

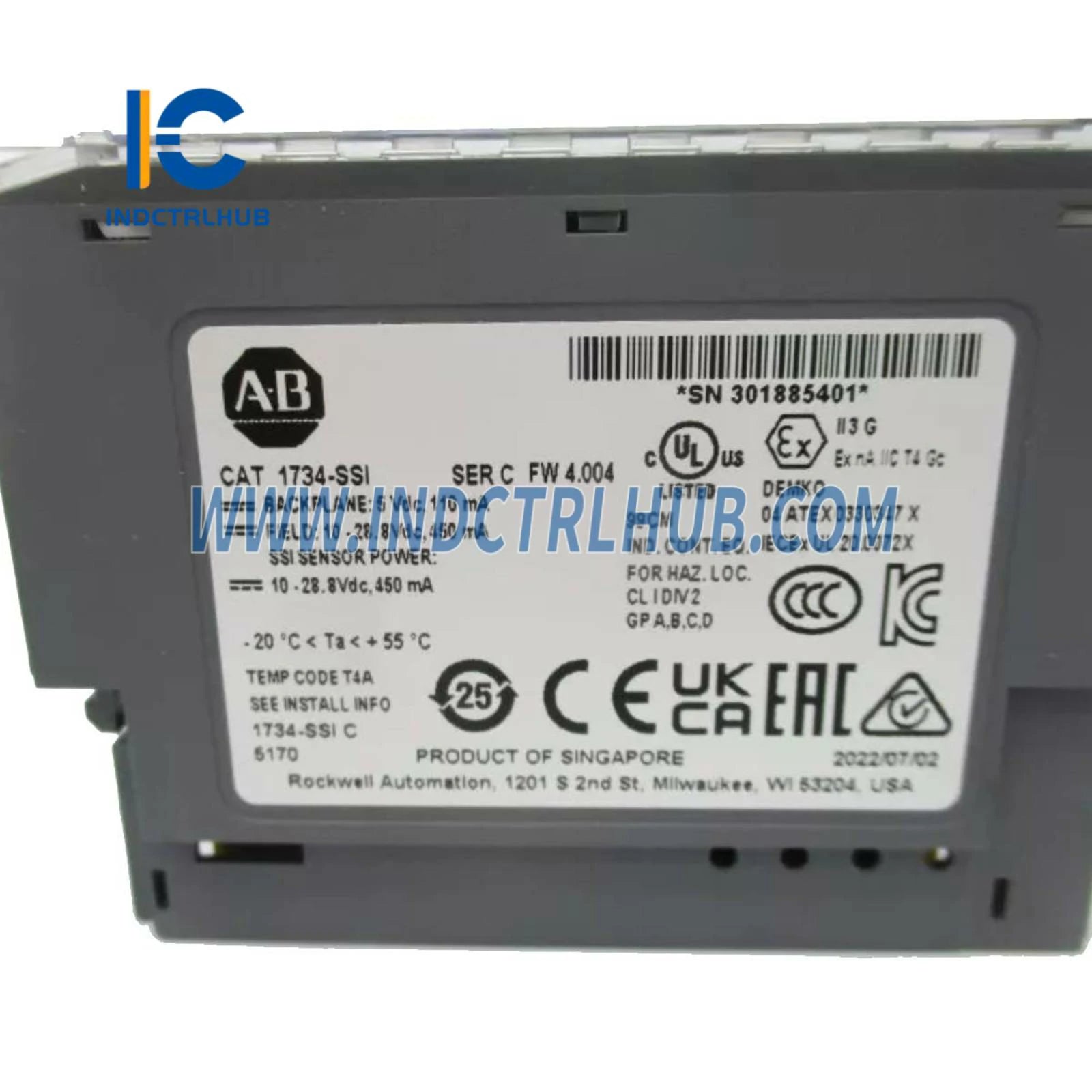

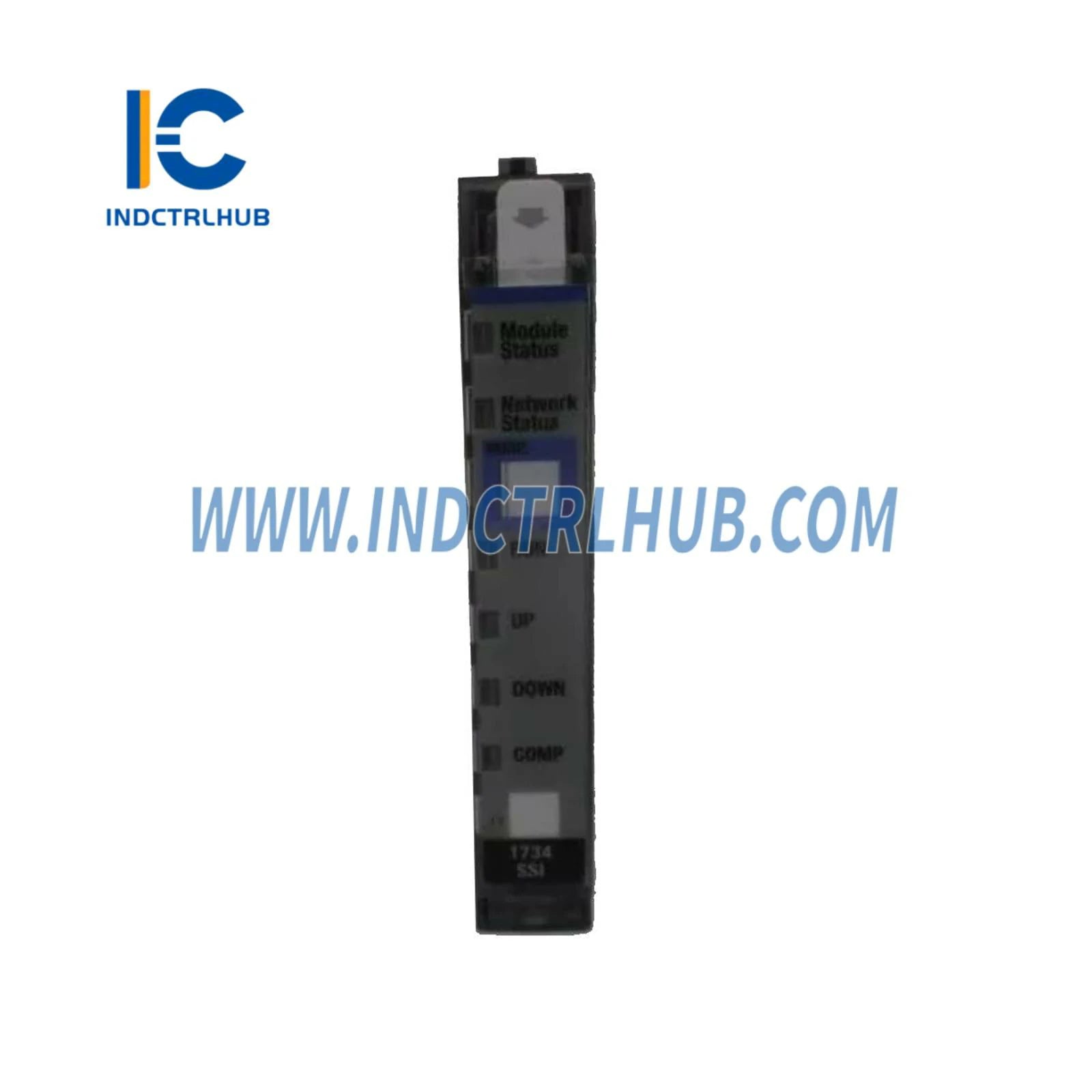

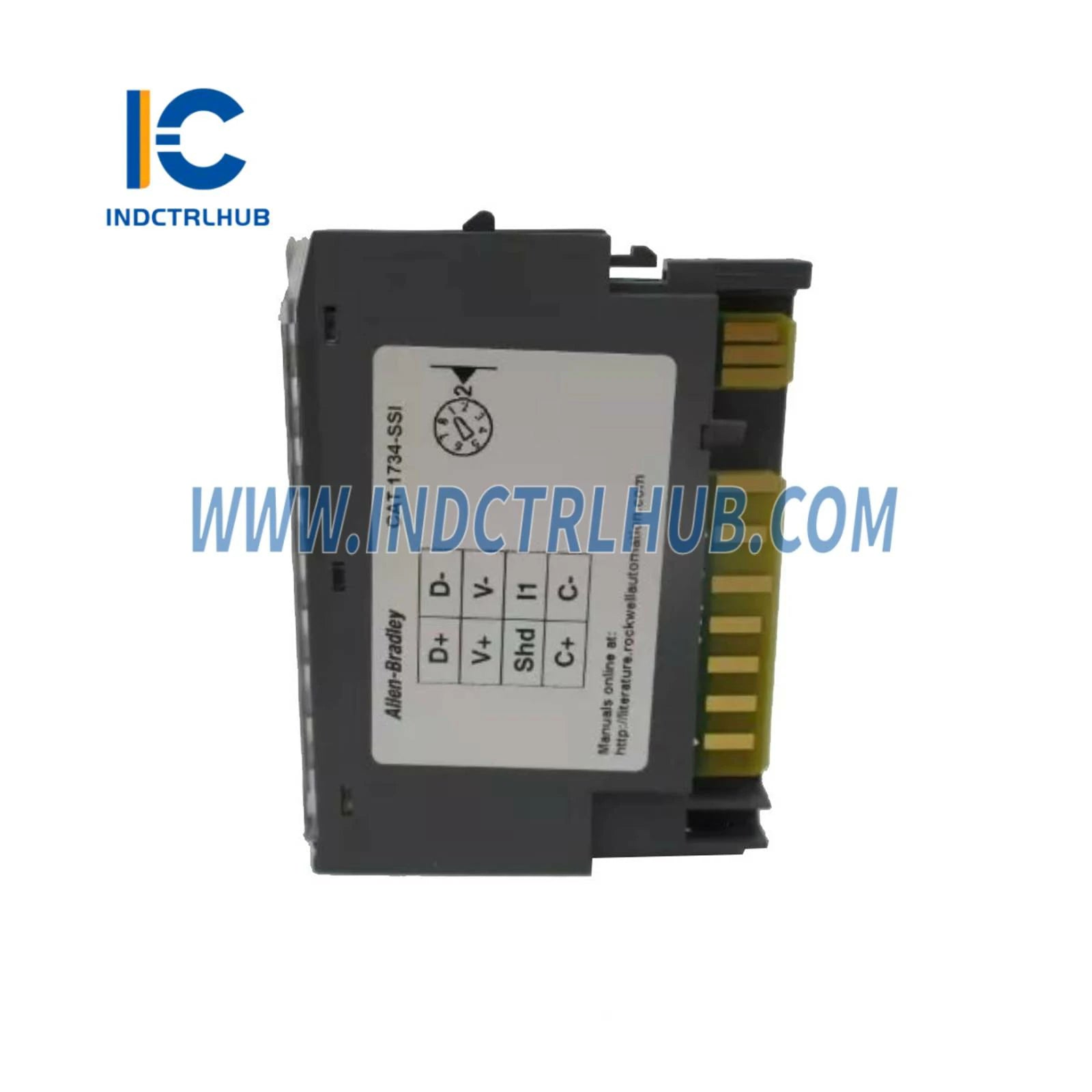

Módulo de Encoders Absolutos de Interfaz 1734-SSI de ALLEN BRADLEY

Modelo/Número de pieza

1734-SSI

Descripción

Módulo de Encoder Absoluto de Interfaz Serial Sincrónica POINT I/O

Número de Canales SSI

1

Tipo de codificador

Cualquier encoder absoluto que soporte el protocolo estándar SSI (lineal, rotativo, medición óptica de distancia)

Formato de datos

Alineado por el Bit Más Significativo

Interfaz Física para Reloj y Datos

RS-422

Velocidad de datos SSI

125 kHz, 250 kHz, 500 kHz, 1 MHz, 2 MHz (Seleccionable por software)

Bits por palabra de SSI

2…31 (Seleccionable por software)

Tiempo de Retardo de Palabra SSI (Tp)

16…65535 µs (Seleccionable por software)

Longitud de palabra SSI

4 bytes (32 bits)

Características de SSI

Código Gray/Binario, Conversión de Gray a Binario, Indicación de Conteo Ascendente/Descendente, 2 Valores de Comparador de Palabra SSI, Retención de Palabra con Entrada I1

Tiempo de Formación de Posición SSI

≥0,5 ms

Tipo de cable SSI

UL CM/AWM 2464/CSA Tipo CMG FT4 (Par trenzado apantallado)

Longitud del cable SSI (máx.)

125 kHz: 320 m (1050 ft)

250 kHz: 160 m (525 ft)

500 kHz: 60 m (195 ft)

1 MHz: 20 m (65 pies)

2 MHz: 8 m (25 pies)

Alimentación del sensor SSI

450 mA, 10…28,8 V CC

Corriente de Conducción del Reloj SSI (Máx)

125 mA

Voltaje en estado encendido

0 V CC

FPV - 10 V

-

Corriente en estado encendido

2 mA

4 mA (a 24 V CC FPV)

5 mA

Voltaje en estado apagado

FPV - 5 V

-

FPV

Corriente de estado apagado

1,2 mA

-

-

Impedancia de entrada

-

3,6 kΩ

4,7 kΩ

Tiempo de filtro de entrada

-

0,5 ms

-

Par de apriete máximo del tornillo de base del terminal

0,6 N•m (7 lb•pulg.)

Indicadores LED

Todo alimentado desde el lado lógico

Ubicación del módulo

ensamblaje de base de cableado 1734-TB, 1734-TBS

Corriente POINTBus™

110 mA a 5 V CC

Disipación de potencia

0,94 pulgadas

Voltaje de aislamiento

50V (Continuo), Tipo de Aislamiento Básico, Probado a 1250V CA durante 60 s (Campo a Sistema)

Tensión de Suministro del Bus de Potencia de Campo

Mín: 10V CC @ 450 mA

Nombre: 24V CC @ 450 mA

Max: 28.8V CC @ 450 mA

Dimensiones (H × W × D)

56 × 12 × 75.5 mm (2.21 × 0.47 × 2.97 in.)

Categoría de Director

1 – en los puertos de señal

Tamaño del cable

0.34…2.1 mm² (22…14 AWG) cable de cobre sólido/ trenzado clasificado a 75°C (167°F), aislamiento máximo de 1.2 mm (3/64 in.)

Tipo de cable

Cobre, blindado en el puerto del encoder

Peso

0,032 kg (0,07 libras)

Posición del interruptor de llave

2

Clasificación del Tipo de Cerramiento

Ninguno (estilo abierto)

Código de temperatura

América del norte: T4A

UKEX/ATEX: T4

IECEx: T4
