Product Description
Información general
- Número de producto: 216DB61
- Modelo: Unidad de Entrada Binaria y Disparo
- Fabricante: ABB
- Condición: Nuevo y Original en Empaque de Fábrica
- Garantía: 12 Meses (Garantía de Fábrica)
- Tiempo de entrega: En stock; se envía dentro de 15 días hábiles
- Peso de Envío: 2 kg
Descripción general del producto

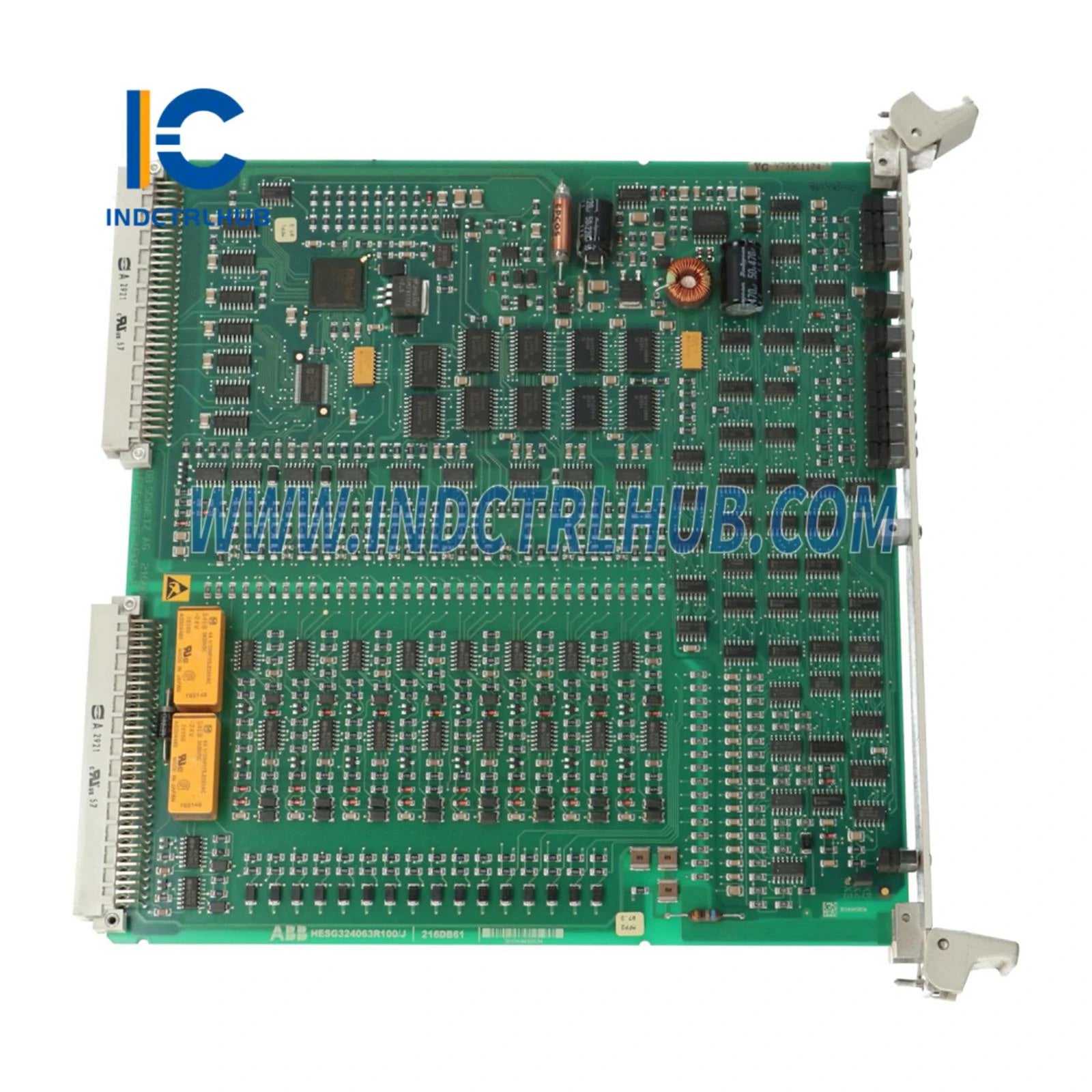

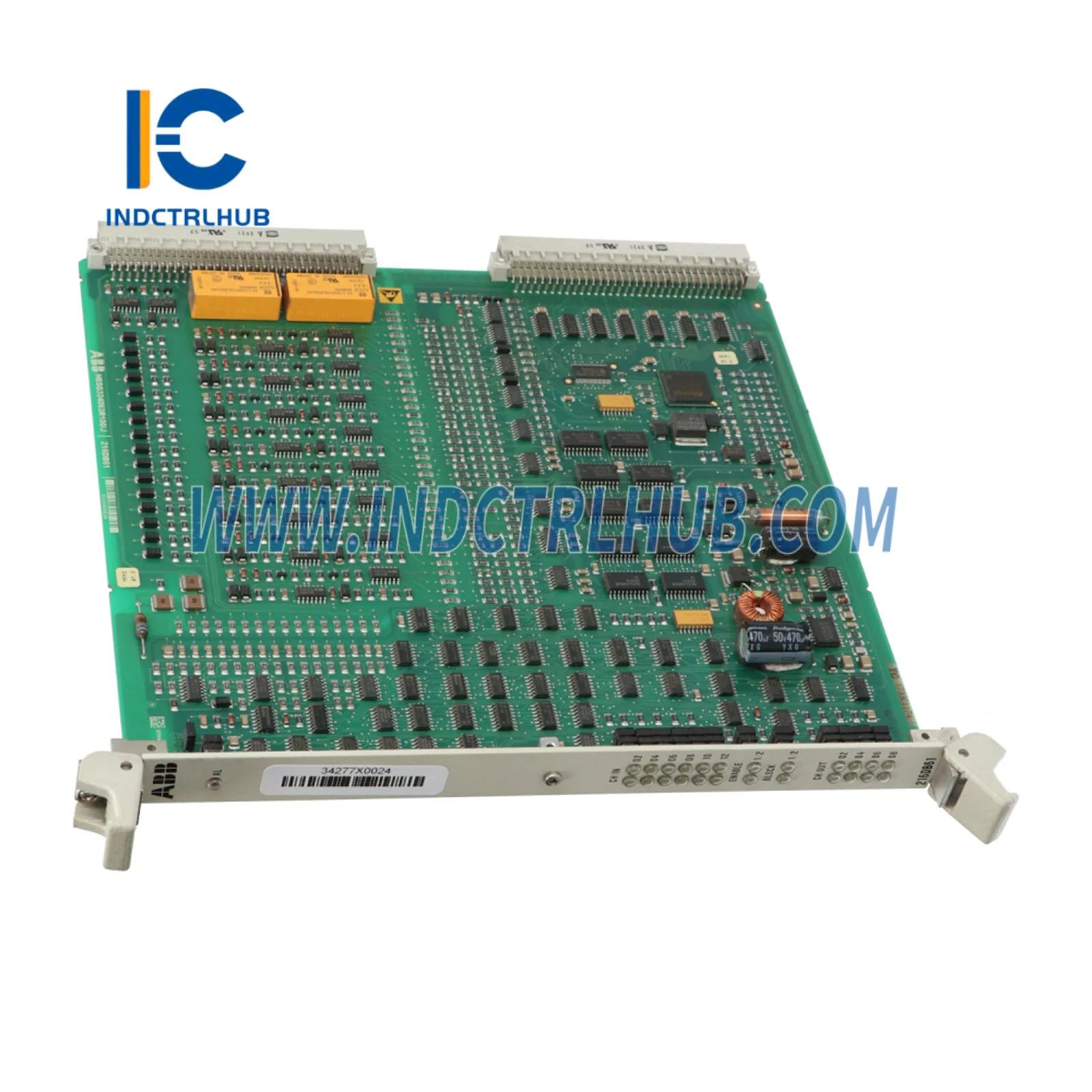

La ABB 216DB61 HESG334063R100 Unidad Binaria I/P y de Desconexión es una unidad robusta y versátil diseñada para un procesamiento eficiente de señales y comandos de desconexión en sistemas de control industrial. Juega un papel crucial en la transferencia de señales y comandos de desconexión entre módulos conectados, asegurando operaciones fiables y fluidas en entornos exigentes.
Características
- 16 Canales I/P: Diseñado para señales externas del módulo de relé I/P 216GE61.
- 8 Canales O/P: Transfiere comandos de disparo al módulo de relé de disparo 216GA62.
- Comunicación por Bus: Integración sin fisuras con la unidad de procesamiento 216VC62a a través del bus.
- Jumper Configurable: Habilita o deshabilita los canales de disparo (CHO01...CHO08) según la posición del jumper enchufable BR1.
- Diseño Compacto: Dimensiones que ahorran espacio para una fácil instalación.
Aplicaciones
La unidad ABB 216DB61 se utiliza en industrias y sistemas críticos:
- Sistemas de Potencia: Facilita el procesamiento de señales confiable y el disparo en configuraciones de protección de potencia.
- Automatización Industrial: Mejora la comunicación y la ejecución de comandos en sistemas automatizados.
- Sistemas de Control: Soporta la integración fluida de señales externas y salidas de comandos.
Especificaciones Técnicas
| Especificación | Detalles |
|---|---|
| Modelo | Unidad de Entrada Binaria y Disparo |
| Información de Pedido | HESG334063R100 |
| Catalogar | Procontrol |
| Origen | Estados Unidos (EE. UU.) |
| Código HS | 85389091 |
| Dimensiones | 16 cm x 16 cm x 12 cm |
| Peso | 0,8 kilogramos |
| Canales | 16 entradas/salidas, 8 salidas/salidas |
Detalles funcionales
- Canales de Entrada (CHI01...CHI16): El conector "a" (superior) recibe señales externas del módulo de relé de I/P.
- Canales de Salida (CHO01...CHO08): El conector "b" (inferior) envía comandos de disparo al módulo de relé de disparo.
-

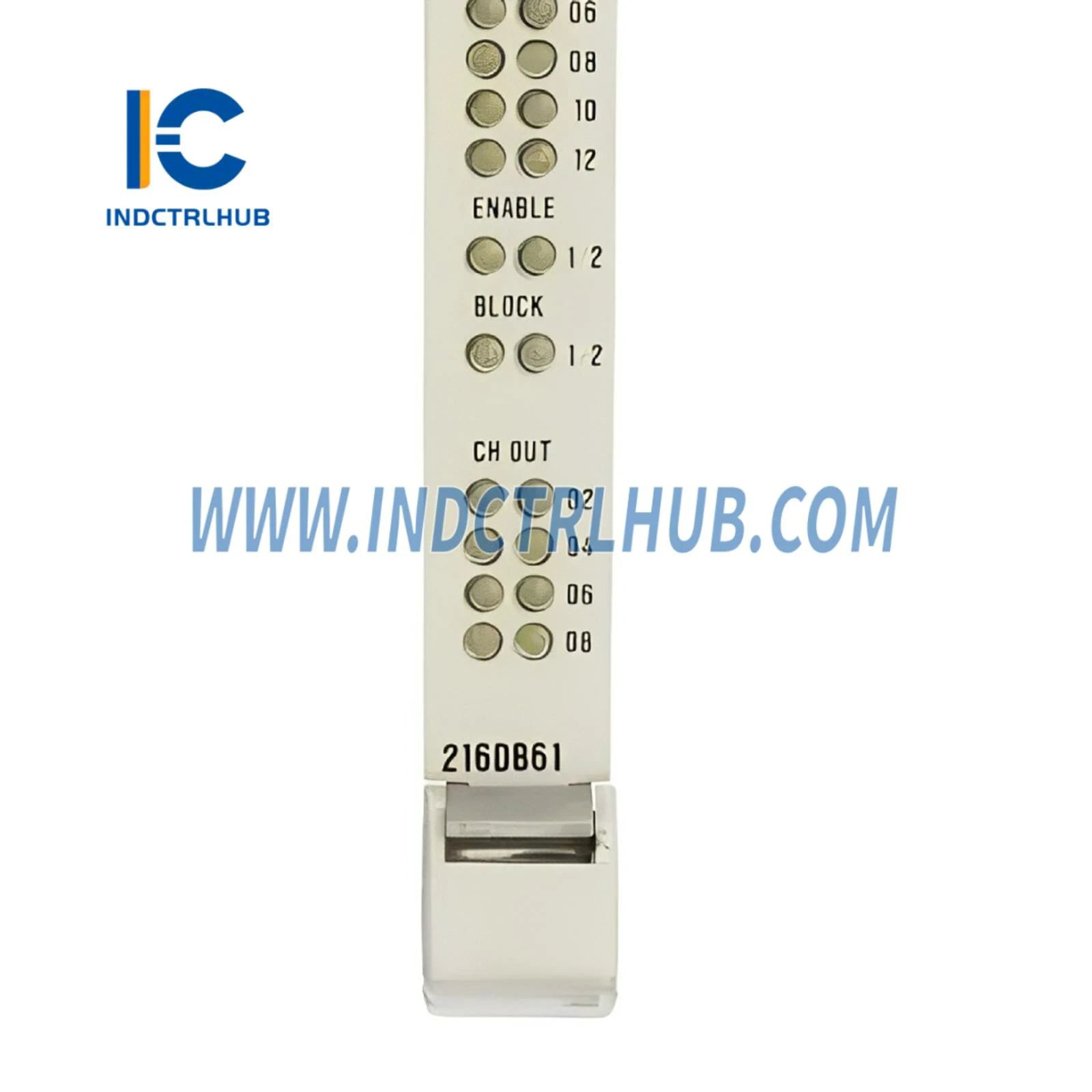

Puente de Conexión BR1:
- ACTIVAR: Activa los canales de disparo para la operación.
- BLOQUEAR CH OUT: Desactiva los canales de disparo para una operación controlada.
Beneficios
- Procesamiento de Señales Eficiente: Asegura una comunicación precisa entre módulos.
- Mejora de la Fiabilidad del Sistema: Mejora la fiabilidad de los comandos de disparo en entornos críticos.
- Configuración Flexible: Ofrece opciones de habilitación y bloqueo de canales ajustables por el usuario.
- Compacto y Ligero: Diseñado para una fácil integración e instalación.
Conclusión
El ABB 216DB61 Binary I/P and Tripping Unit es un componente esencial para sistemas de control avanzados, proporcionando una gestión de señales de entrada y salida confiable. Sus características configurables, diseño compacto y rendimiento robusto lo hacen ideal para aplicaciones en sistemas de energía, automatización industrial y otros campos exigentes.
